概述 I2C通讯接口是我们日常应用中使用得最常见的MCU外设，之前在MCU没有硬件I2C之前都是通过GPIO口模拟I2C的时序来完成I2C通讯的，后面MCU带有了I2C外设接口，其硬件I2C的使用也变成了日常，更主要的是节省MCU资源的同时操作也变得更加简单和易用。再后面经过市场需求的变化，开始有了支持I2C多从机地址通讯功能的MCU，让I2C的应用紧跟合市场需求。虽然从I2C特性上知晓具有不同I2C地址的器件是可以挂载在同一个I2C总线上进行通讯的，但如果需要操作的I2C器件地址冲突呢？MCU的硬件I2C接口数量不够呢？或者说MCU的I2C不支持从机多地址通讯功能呢？这时候我们还是需要通过GPIO口来模拟I2C时序完成I2C主机/从机的功能，所以并不是有了硬件I2C，软件I2C就没有发挥的空间了，恰恰是软件硬件这两种实现方式共存互相补充。
对于I2C的基本概念及时序等知识点，本文不再详细描述，大家可以下载附件中的《I2C总线概要》和《I2C总线规范》进行研究；本文将通过如下4个方面讲述I2C在MM32F032/MM32F0140系列MCU上的实现，以及使用I2C工具（图莫斯USB2XXX总线适配器）进行实际测试： 1、硬件I2C主机通讯 2、软件模拟I2C主机通讯 3、硬件I2C从机通讯 4、软件模拟I2C从机通讯（有难度）
MM32F032系列MCU带有1路硬件I2C接口，支持标准模式（数据传输速率为0~100kbps）和快速模式（数据最大传输速率为400kbps）两种工作速率模式，其主要特征如下所示： - I2C总线协议转换器/并行总线
- 半双工同步操作
- 支持主从模式
- 支持7位地址和10位地址
- 支持标准模式100kbps、快速模式400kbps
- 产生Start、Stop、Repeated Start和Acknowledge信号检测
- 在主机模式下只支持一个主机
- 分别有2个字节的发送和接收缓冲
- 在SCL和SDA上增加了无毛刺电路
- 支持DAM、中断和查询操作方式
MM32F0140系列MCU在MM32F032的基础上I2C做了更丰富的功能，支持多从机地址通讯的功能、支持时钟延展等等……具体的可以参考官方的数据手册。
硬件I2C主机通讯 MM32的硬件I2C是我使用到现在，在代码程序段操作最为简洁的了；不需要再去考虑START信号、ACK信号、以及各种EVENT事件等……这些复杂的操作、或者是可以省略的操作都由官方的底层库程序和芯片IP去实现了，让我们在设计驱动程序时变量简单了。对于硬件I2C主机的配置，我们只需要复用的GPIO端口引脚、I2C通讯参数、以及从机地址即可；然后就可以编程去读写I2C从机设备了，初始化配置及对I2C从机设备的读写操作的实现代码如下所示： - void hI2C_MASTER_Init(uint8_t SlaveAddress)
- {
- GPIO_InitTypeDef GPIO_InitStructure;
- I2C_InitTypeDef I2C_InitStructure;
- RCC_APB1PeriphClockCmd(RCC_APB1ENR_I2C1, ENABLE);
- I2C_StructInit(&I2C_InitStructure);
- I2C_InitStructure.I2C_Mode = I2C_Mode_MASTER;
- I2C_InitStructure.I2C_OwnAddress = 0;
- I2C_InitStructure.I2C_Speed = I2C_Speed_STANDARD;
- I2C_InitStructure.I2C_ClockSpeed = 100000;
- I2C_Init(I2C1, &I2C_InitStructure);
- I2C_Send7bitAddress(I2C1, SlaveAddress, I2C_Direction_Transmitter);
- I2C_Cmd(I2C1, ENABLE);
- RCC_AHBPeriphClockCmd(RCC_AHBENR_GPIOB, ENABLE);
- GPIO_PinAFConfig(GPIOB, GPIO_PinSource6, GPIO_AF_1);
- GPIO_PinAFConfig(GPIOB, GPIO_PinSource7, GPIO_AF_1);
- GPIO_StructInit(&GPIO_InitStructure);
- GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7;
- GPIO_InitStructure.GPIO_Speed = GPIO_Speed_2MHz;
- GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_OD;
- GPIO_Init(GPIOB, &GPIO_InitStructure);
- }
- void hI2C_MASTER_Read(uint8_t Address, uint8_t *Buffer, uint8_t Length)
- {
- uint8_t flag = 0, count = 0;
- I2C_SendData(I2C1, Address);
- while(!I2C_GetFlagStatus(I2C1, I2C_STATUS_FLAG_TFE));
- for(uint8_t i = 0; i < Length; i++)
- {
- while(1)
- {
- if((I2C_GetFlagStatus(I2C1, I2C_STATUS_FLAG_TFNF)) && (flag == 0))
- {
- I2C_ReadCmd(I2C1); count++;
- if(count == Length) flag = 1;
- }
- if(I2C_GetFlagStatus(I2C1, I2C_STATUS_FLAG_RFNE))
- {
- Buffer[i] = I2C_ReceiveData(I2C1); break;
- }
- }
- }
- I2C_GenerateSTOP(I2C1, ENABLE);
- while(!I2C_GetFlagStatus(I2C1, I2C_FLAG_STOP_DET));
- }
- void hI2C_MASTER_Write(uint8_t Address, uint8_t *Buffer, uint8_t Length)
- {
- I2C_SendData(I2C1, Address);
- while(!I2C_GetFlagStatus(I2C1, I2C_STATUS_FLAG_TFE));
- for(uint8_t i = 0; i < Length; i++)
- {
- I2C_SendData(I2C1, *Buffer++);
- while(!I2C_GetFlagStatus(I2C1, I2C_STATUS_FLAG_TFE));
- }
- I2C_GenerateSTOP(I2C1, ENABLE);
- while(!I2C_GetFlagStatus(I2C1, I2C_FLAG_STOP_DET));
- }
- void hI2C_MASTER_SHELL_Handler(uint8_t Mode)
- {
- uint8_t Buffer[10] = {0x12, 0x23, 0x34, 0x45, 0x56, 0x67, 0x78, 0x89, 0x90, 0xAA};
- if(Mode == 1)
- {
- hI2C_MASTER_Write(0x00, Buffer, sizeof(Buffer));
- }
- else
- {
- hI2C_MASTER_Read(0x00, Buffer, sizeof(Buffer));
- printf("\r\nhI2C Master Read : \r\n");
- for(uint8_t i = 0; i < sizeof(Buffer); i++)
- {
- printf("0x%02x ", Buffer[i]);
- }
- printf("\r\n");
- }
- }
- SHELL_EXPORT_CMD(HI2C_MASTER, hI2C_MASTER_SHELL_Handler, Hardware I2C Master Read And Write);

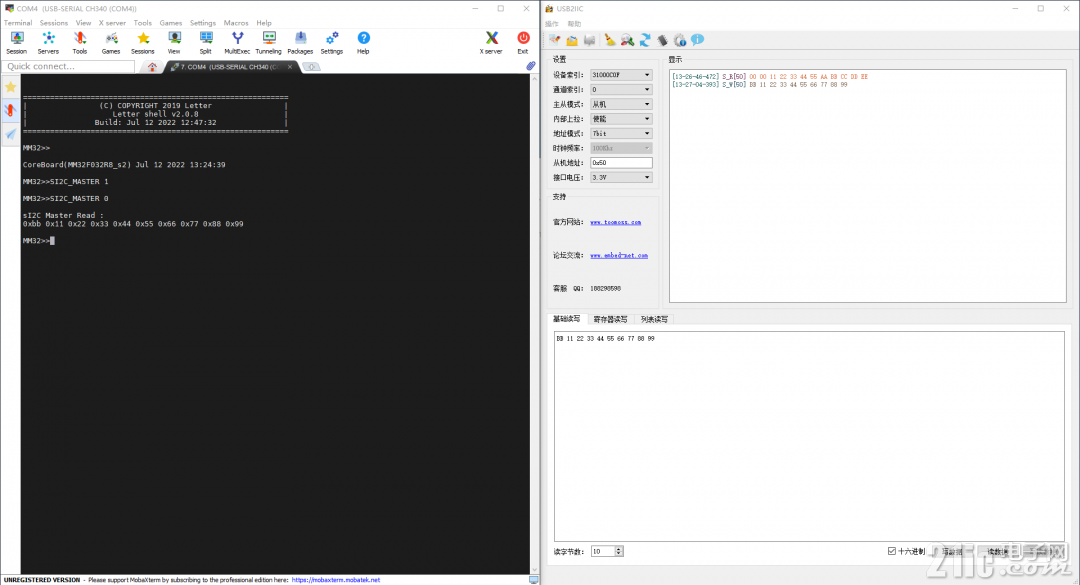

实测结果如下所示：
软件模拟I2C主机通讯 对于软件模拟I2C主机通讯的实现方式，主要是通过操作GPIO端口引脚的高低电平，在满足I2C通讯时序的要求上完成对I2C从机设备的读写操作；在实现软件模拟I2C主机时，需要正确的产生Start起始条件、Stop停止条件、以及Restart重启条件；需要在适当的位置对GPIO端口引脚的输入输出状态进行配置，以便能够正确的判断出ACK和NACK的应答信号；需要正确操作发送的字节格式，使地址内容、数据内容能够被正确识别……
如下的软件模拟I2C主机的实现方式通过定义了一个操作结构体，通过传递操作实例的方式，让软件模拟I2C主机的程序实现了面向对象的编程，借住同一段实现代码，可以同时实现多个软件模拟I2C主机通讯接口，在代码实现上大大的节省了空间，同时也让代码的可移植性变得更加通用，具体的代码实现如下所示： - typedef struct
- {
- uint32_t SCL_RCC;
- GPIO_TypeDef *SCL_GPIO;
- uint16_t SCL_PIN;
- uint32_t SDA_RCC;
- GPIO_TypeDef *SDA_GPIO;
- uint16_t SDA_PIN;
- uint32_t TIME;
- uint8_t SlaveAddress;
- } sI2C_MASTER_TypeDef;
- sI2C_MASTER_TypeDef sI2C_MASTER =
- {
- RCC_AHBENR_GPIOB, GPIOB, GPIO_Pin_6,
- RCC_AHBENR_GPIOB, GPIOB, GPIO_Pin_7,
- 100,
- 0xA0
- };
- #define sI2C_MASTER_SCL_H(sI2C) GPIO_WriteBit(sI2C->SCL_GPIO, sI2C->SCL_PIN, Bit_SET)
- #define sI2C_MASTER_SCL_L(sI2C) GPIO_WriteBit(sI2C->SCL_GPIO, sI2C->SCL_PIN, Bit_RESET)
- #define sI2C_MASTER_SDA_H(sI2C) GPIO_WriteBit(sI2C->SDA_GPIO, sI2C->SDA_PIN, Bit_SET)
- #define sI2C_MASTER_SDA_L(sI2C) GPIO_WriteBit(sI2C->SDA_GPIO, sI2C->SDA_PIN, Bit_RESET)
- #define sI2C_MASTER_SCL_GET(sI2C) GPIO_ReadOutputDataBit(sI2C->SCL_GPIO, sI2C->SCL_PIN)
- #define sI2C_MASTER_SDA_GET(sI2C) GPIO_ReadInputDataBit( sI2C->SDA_GPIO, sI2C->SDA_PIN)
- void sI2C_MASTER_Delay(uint32_t Tick)
- {
- while(Tick--);
- }
- void sI2C_MASTER_SDA_SetDirection(sI2C_MASTER_TypeDef *sI2C, uint8_t Direction)
- {
- GPIO_InitTypeDef GPIO_InitStructure;
- RCC_AHBPeriphClockCmd(sI2C->SDA_RCC, ENABLE);
- GPIO_StructInit(&GPIO_InitStructure);
- GPIO_InitStructure.GPIO_Pin = sI2C->SDA_PIN;
- GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
- if(Direction) /* Input */
- {
- GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
- }
- else /* Output */
- {
- GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
- }
- GPIO_Init(sI2C->SDA_GPIO, &GPIO_InitStructure);
- }
- void sI2C_MASTER_SCL_SetDirection(sI2C_MASTER_TypeDef *sI2C, uint8_t Direction)
- {
- GPIO_InitTypeDef GPIO_InitStructure;
- RCC_AHBPeriphClockCmd(sI2C->SCL_RCC, ENABLE);
- GPIO_StructInit(&GPIO_InitStructure);
- GPIO_InitStructure.GPIO_Pin = sI2C->SCL_PIN;
- GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
- if(Direction) /* Input */
- {
- GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
- }
- else /* Output */
- {
- GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
- }
- GPIO_Init(sI2C->SCL_GPIO, &GPIO_InitStructure);
- }
- void sI2C_MASTER_GenerateStart(sI2C_MASTER_TypeDef *sI2C)
- {
- sI2C_MASTER_SDA_H(sI2C); sI2C_MASTER_Delay(sI2C->TIME);
- sI2C_MASTER_SCL_H(sI2C); sI2C_MASTER_Delay(sI2C->TIME);
- sI2C_MASTER_SDA_L(sI2C); sI2C_MASTER_Delay(sI2C->TIME);
- sI2C_MASTER_SCL_L(sI2C); sI2C_MASTER_Delay(sI2C->TIME);
- }
- void sI2C_MASTER_GenerateStop(sI2C_MASTER_TypeDef *sI2C)
- {
- sI2C_MASTER_SDA_L(sI2C); sI2C_MASTER_Delay(sI2C->TIME);
- sI2C_MASTER_SCL_H(sI2C); sI2C_MASTER_Delay(sI2C->TIME);
- sI2C_MASTER_SDA_H(sI2C); sI2C_MASTER_Delay(sI2C->TIME);
- }
- void sI2C_MASTER_PutACK(sI2C_MASTER_TypeDef *sI2C, uint8_t ack)
- {
- if(ack) sI2C_MASTER_SDA_H(sI2C); /* NACK */
- else sI2C_MASTER_SDA_L(sI2C); /* ACK */
- sI2C_MASTER_Delay(sI2C->TIME);
- sI2C_MASTER_SCL_H(sI2C); sI2C_MASTER_Delay(sI2C->TIME);
- sI2C_MASTER_SCL_L(sI2C); sI2C_MASTER_Delay(sI2C->TIME);
- }
- uint8_t sI2C_MASTER_GetACK(sI2C_MASTER_TypeDef *sI2C)
- {
- uint8_t ack = 0;
- sI2C_MASTER_SDA_H(sI2C); sI2C_MASTER_Delay(sI2C->TIME);
- sI2C_MASTER_SDA_SetDirection(sI2C, 1);
- sI2C_MASTER_SCL_H(sI2C); sI2C_MASTER_Delay(sI2C->TIME);
- ack = sI2C_MASTER_SDA_GET(sI2C);
- sI2C_MASTER_SCL_L(sI2C); sI2C_MASTER_Delay(sI2C->TIME);
- sI2C_MASTER_SDA_SetDirection(sI2C, 0);
- return ack;
- }
- uint8_t sI2C_MASTER_ReadByte(sI2C_MASTER_TypeDef *sI2C)
- {
- uint8_t Data = 0;
- sI2C_MASTER_SDA_H(sI2C); /* Must set SDA before read */
- sI2C_MASTER_SDA_SetDirection(sI2C, 1);
- for(uint8_t i = 0; i < 8; i++)
- {
- sI2C_MASTER_SCL_H(sI2C); sI2C_MASTER_Delay(sI2C->TIME);
- Data <<= 1;
- if(sI2C_MASTER_SDA_GET(sI2C)) Data |= 0x01;
- sI2C_MASTER_SCL_L(sI2C); sI2C_MASTER_Delay(sI2C->TIME);
- }
- sI2C_MASTER_SDA_SetDirection(sI2C, 0);
- return Data;
- }
- void sI2C_MASTER_WriteByte(sI2C_MASTER_TypeDef *sI2C, uint8_t Data)
- {
- for(uint8_t i = 0; i < 8; i++)
- {
- if(Data & 0x80) sI2C_MASTER_SDA_H(sI2C);
- else sI2C_MASTER_SDA_L(sI2C);
- Data <<= 1;
- sI2C_MASTER_SCL_H(sI2C); sI2C_MASTER_Delay(sI2C->TIME);
- sI2C_MASTER_SCL_L(sI2C); sI2C_MASTER_Delay(sI2C->TIME);
- }
- }
- void sI2C_MASTER_Init(sI2C_MASTER_TypeDef *sI2C)
- {
- sI2C_MASTER_SDA_SetDirection(sI2C, 0);
- sI2C_MASTER_SCL_SetDirection(sI2C, 0);
- sI2C_MASTER_SCL_H(sI2C); sI2C_MASTER_Delay(sI2C->TIME);
- sI2C_MASTER_SDA_H(sI2C); sI2C_MASTER_Delay(sI2C->TIME);
- }
- uint8_t sI2C_MASTER_Read(sI2C_MASTER_TypeDef *sI2C, uint8_t Address, uint8_t *Buffer, uint8_t Length)
- {
- if(Length == 0) return 0;
- sI2C_MASTER_GenerateStart(sI2C);
- sI2C_MASTER_WriteByte(sI2C, sI2C->SlaveAddress);
- if(sI2C_MASTER_GetACK(sI2C))
- {
- sI2C_MASTER_GenerateStop(sI2C); return 1;
- }
- sI2C_MASTER_WriteByte(sI2C, Address);
- if(sI2C_MASTER_GetACK(sI2C))
- {
- sI2C_MASTER_GenerateStop(sI2C); return 1;
- }
- sI2C_MASTER_GenerateStart(sI2C);
- sI2C_MASTER_WriteByte(sI2C, sI2C->SlaveAddress + 1);
- if(sI2C_MASTER_GetACK(sI2C))
- {
- sI2C_MASTER_GenerateStop(sI2C); return 1;
- }
- while(1)
- {
- *Buffer++ = sI2C_MASTER_ReadByte(sI2C);
- if(--Length == 0)
- {
- sI2C_MASTER_PutACK(sI2C, 1); break;
- }
- sI2C_MASTER_PutACK(sI2C, 0);
- }
- sI2C_MASTER_GenerateStop(sI2C);
- return 0;
- }
- uint8_t sI2C_MASTER_Write(sI2C_MASTER_TypeDef *sI2C, uint8_t Address, uint8_t *Buffer, uint8_t Length)
- {
- uint8_t i = 0;
- if(Length == 0) return 0;
- sI2C_MASTER_GenerateStart(sI2C);
- sI2C_MASTER_WriteByte(sI2C, sI2C->SlaveAddress);
- if(sI2C_MASTER_GetACK(sI2C))
- {
- sI2C_MASTER_GenerateStop(sI2C); return 1;
- }
- sI2C_MASTER_WriteByte(sI2C, Address);
- if(sI2C_MASTER_GetACK(sI2C))
- {
- sI2C_MASTER_GenerateStop(sI2C); return 1;
- }
- for(i = 0; i < Length; i++)
- {
- sI2C_MASTER_WriteByte(sI2C, *Buffer++);
- if(sI2C_MASTER_GetACK(sI2C)) break;
- }
- sI2C_MASTER_GenerateStop(sI2C);
- if(i == Length) return 0;
- else return 1;
- }
- void sI2C_MASTER_SHELL_Handler(uint8_t Mode)
- {
- uint8_t Buffer[10] = {0x11, 0x22, 0x33, 0x44, 0x55, 0xAA, 0xBB, 0xCC, 0xDD, 0xEE};
- if(Mode == 1)
- {
- sI2C_MASTER_Write(&sI2C_MASTER, 0x00, Buffer, sizeof(Buffer));
- }
- else
- {
- sI2C_MASTER_Read(&sI2C_MASTER, 0x00, Buffer, sizeof(Buffer));
- printf("\r\nsI2C Master Read : \r\n");
- for(uint8_t i = 0; i < sizeof(Buffer); i++)
- {
- printf("0x%02x ", Buffer[i]);
- }
- printf("\r\n");
- }
- }
- SHELL_EXPORT_CMD(SI2C_MASTER, sI2C_MASTER_SHELL_Handler, Software I2C Master Read And Write);

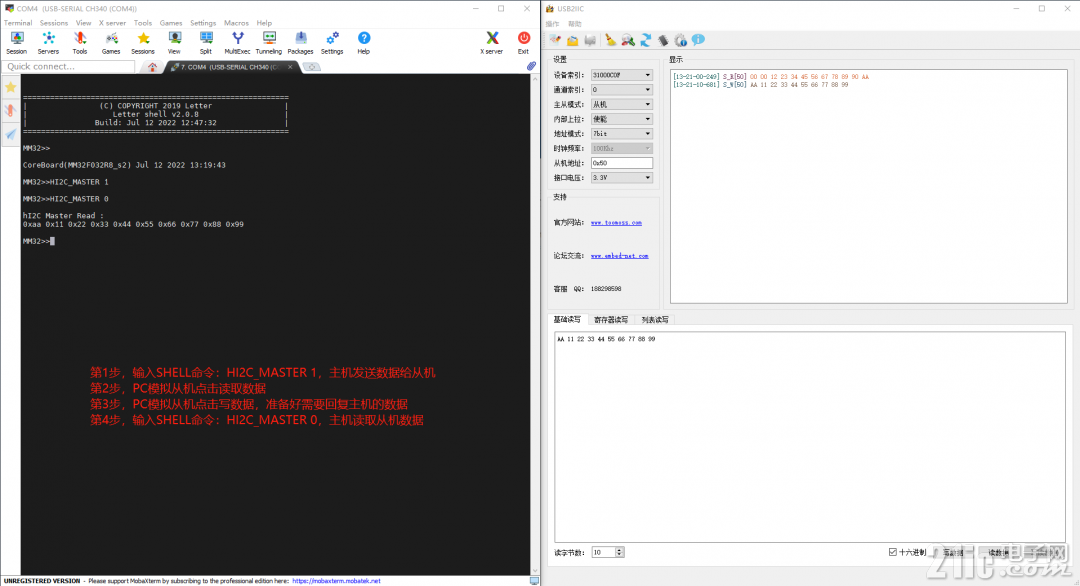

实测结果如下所示：

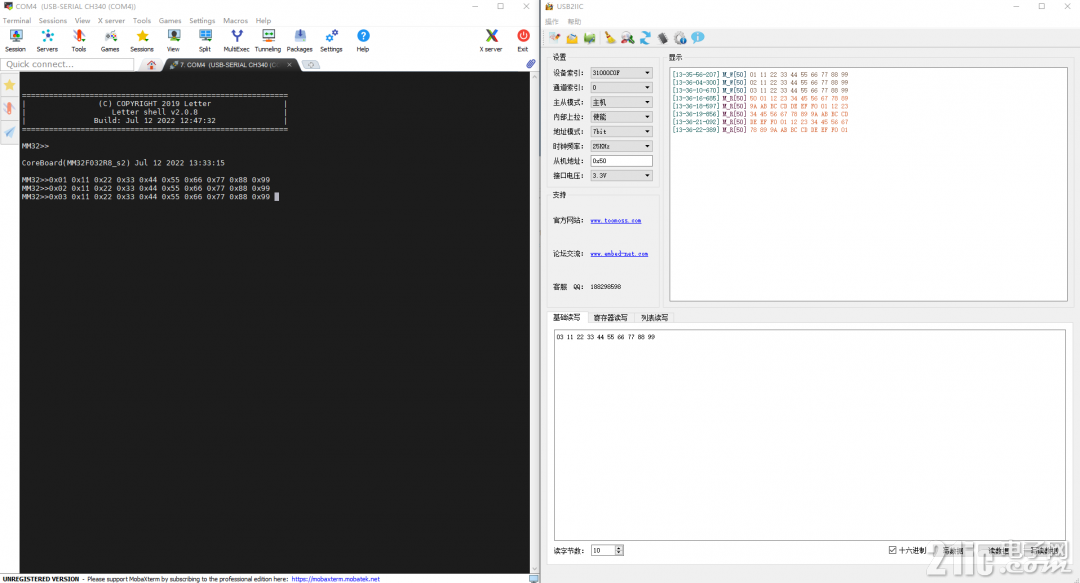

硬件I2C从机通讯 对于硬件I2C从机通讯来说，更多的是采用中断的响应方式来避免程序在某一处一直等待I2C主机的操作；而轮询的方式很容易捕捉不到I2C的请求或者事件；所以如下硬件I2C从机通讯的方式使用的就是中断处理方式，I2C主机任何操作和请求都会映射成对应的中断，待从机检测到了之后，进入中断进行相应的处理，同时中断的方式也保证了通讯的正常和稳定性。
现在市面上很多MCU的I2C从机模式都支持多地址模式，但每家的IP功能设计都不一样：有些是直接通过寄存器设置从机地址方式，这种方式限制了所支持从机地址的个数；有些是通过地址掩码的方式（类似于CAN通讯的ID滤波器），通过逐位比较的方式来判别所支持的I2C从机地址，这种方式可以支持很多个从机地址；第二种方式相比于第一种实现方式更灵活，支持的从机设备地址也更多！
MM32F032不支持多地址从机功能，但MM32F0140支持从机多地址通讯，可以根据实际项目需求选择对应的芯片型号；从机多地址功能采用的是地址掩码方式来过滤从机地址的，这样可以支持更多的从机设备地址；通过设置从机设备地址和从机地址掩码来实现从机多地址通讯功能；硬件I2C从机通讯具体的代码实现如下所示： - void hI2C_SLAVE_Init(uint8_t SlaveAddress)
- {
- I2C_InitTypeDef I2C_InitStructure;
- GPIO_InitTypeDef GPIO_InitStructure;
- NVIC_InitTypeDef NVIC_InitStructure;
- QUEUE_INIT(QUEUE_HI2C_SLAVE_IDX);
- RCC_APB1PeriphClockCmd(RCC_APB1ENR_I2C1, ENABLE);
- I2C_StructInit(&I2C_InitStructure);
- I2C_InitStructure.Mode = I2C_Mode_SLAVE;
- I2C_InitStructure.OwnAddress = 0;
- I2C_InitStructure.Speed = I2C_Speed_FAST;
- I2C_InitStructure.ClockSpeed = 400000;
- I2C_Init(I2C1, &I2C_InitStructure);
- I2C_ITConfig(I2C1, I2C_IT_RD_REQ, ENABLE);
- I2C_ITConfig(I2C1, I2C_IT_RX_FULL, ENABLE);
- I2C_Cmd(I2C1, ENABLE);
- RCC_AHBPeriphClockCmd(RCC_AHBENR_GPIOB, ENABLE);
- GPIO_PinAFConfig(GPIOB, GPIO_PinSource6, GPIO_AF_1);
- GPIO_PinAFConfig(GPIOB, GPIO_PinSource7, GPIO_AF_1);
- GPIO_StructInit(&GPIO_InitStructure);
- GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
- GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
- GPIO_InitStructure.GPIO_Mode = GPIO_Mode_FLOATING;
- GPIO_Init(GPIOB, &GPIO_InitStructure);
- GPIO_StructInit(&GPIO_InitStructure);
- GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;
- GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
- GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_OD;
- GPIO_Init(GPIOB, &GPIO_InitStructure);
- NVIC_InitStructure.NVIC_IRQChannel = I2C1_IRQn;
- NVIC_InitStructure.NVIC_IRQChannelPriority = 0;
- NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
- NVIC_Init(&NVIC_InitStructure);
- I2C_SendSlaveAddress(I2C1, SlaveAddress);
- }
- void I2C1_IRQHandler(void)
- {
- static uint8_t Data = 0;
- if(I2C_GetITStatus(I2C1, I2C_IT_RD_REQ) != RESET)
- {
- I2C_ClearITPendingBit(I2C1, I2C_IT_RD_REQ);
- while(1)
- {
- I2C_SendData(I2C1, Data++);
- while(I2C_GetFlagStatus(I2C1, I2C_FLAG_TX_EMPTY) == RESET);
- if((Data % 10) == 0)
- {
- I2C_GenerateSTOP(I2C1, ENABLE); break;
- }
- }
- }
- if(I2C_GetITStatus(I2C1, I2C_IT_RX_FULL) != RESET)
- {
- QUEUE_WRITE(QUEUE_HI2C_SLAVE_IDX, I2C_ReceiveData(I2C1));
- }
- }

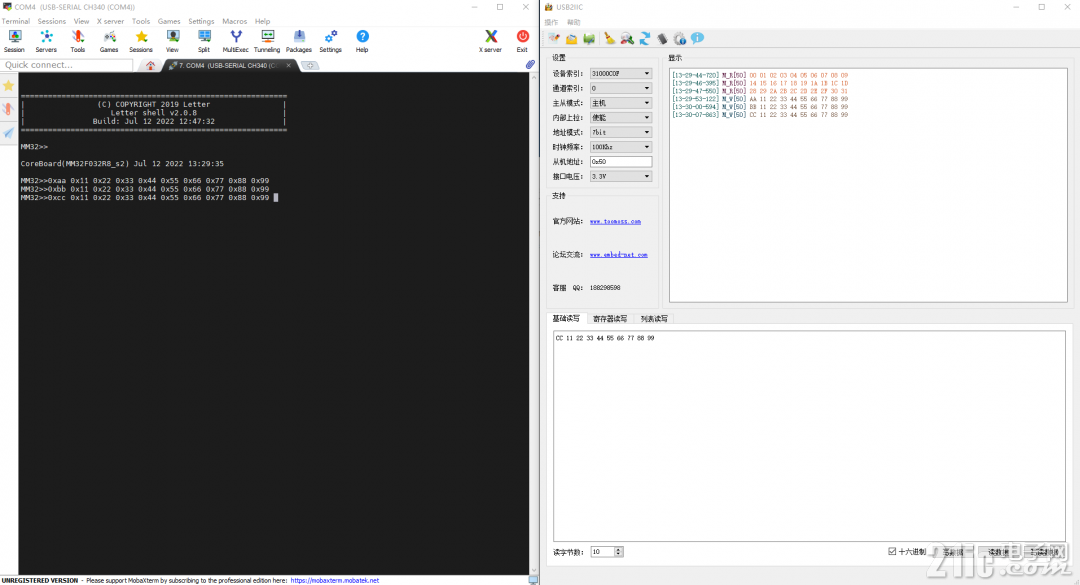

实测结果如下所示： 软件模拟I2C从机通讯(有难度哦) 软件模拟I2C从机通讯是I2C通讯时序逆向的实现过程，它需要通过捕捉I2C主机的信号时序对主机的事件、请求、以及发送过来的数据进行解析，又要正确的回复I2C主机；所以它的实现方式比I2C模拟主机完全不同，这需要开发者对I2C时序十分熟悉，所以在研读下面软件模拟I2C从机通讯程序时，建议对照I2C时序一点点分析。 对于软件模拟I2C从机通讯的实现是通过两个GPIO端口引脚分别与I2C主机的SCL和SDA进行连接，程序中将这两个GPIO端口引脚配置成外部中断EXTI工作模式，通过捕获GPIO端口引脚的上升沿、下降沿、以及高低电平状态，配合软件模拟I2C从机的状态管理，实现与I2C主机之间的通讯功能，在如下的程序中添加了详细的注释和说明，方便大家阅读和理解，具体的代码实现如下所示： - typedef struct
- {
- uint32_t SCL_RCC;
- GPIO_TypeDef *SCL_GPIO;
- uint16_t SCL_PIN;
- uint8_t SCL_EXTI_PortSource;
- uint8_t SCL_EXTI_PinSource;
- uint32_t SCL_EXTI_Line;
- uint32_t SDA_RCC;
- GPIO_TypeDef *SDA_GPIO;
- uint16_t SDA_PIN;
- uint8_t SDA_EXTI_PortSource;
- uint8_t SDA_EXTI_PinSource;
- uint32_t SDA_EXTI_Line;
- uint8_t SlaveAddress;
- } sI2C_SLAVE_TypeDef;
- sI2C_SLAVE_TypeDef sI2C_SLAVE =
- {
- RCC_AHBENR_GPIOB, GPIOB, GPIO_Pin_6, EXTI_PortSourceGPIOB, EXTI_PinSource6, EXTI_Line6,
- RCC_AHBENR_GPIOB, GPIOB, GPIO_Pin_7, EXTI_PortSourceGPIOB, EXTI_PinSource7, EXTI_Line7,
- 0xA0,
- };
- #define sI2C_SLAVE_STATE_NA 0
- #define sI2C_SLAVE_STATE_STA 1
- #define sI2C_SLAVE_STATE_ADD 2
- #define sI2C_SLAVE_STATE_ADD_ACK 3
- #define sI2C_SLAVE_STATE_DAT 4
- #define sI2C_SLAVE_STATE_DAT_ACK 5
- #define sI2C_SLAVE_STATE_STO 6
- uint8_t sI2C_SLAVE_State = sI2C_SLAVE_STATE_NA;
- uint8_t sI2C_SLAVE_ShiftCounter = 0;
- uint8_t sI2C_SLAVE_SlaveAddress = 0;
- uint8_t sI2C_SLAVE_ReceivedData = 0;
- uint8_t sI2C_SLAVE_TransmitData = 0x50;
- uint8_t sI2C_SLAVE_TransmitBuffer[16] =
- {
- 0x01, 0x12, 0x23, 0x34, 0x45, 0x56, 0x67, 0x78,
- 0x89, 0x9A, 0xAB, 0xBC, 0xCD, 0xDE, 0xEF, 0xF0,
- };
- uint8_t sI2C_SLAVE_TransmitIndex = 0;
- bool sI2C_SLAVE_READ_SCL(sI2C_SLAVE_TypeDef *sI2C)
- {
- return GPIO_ReadInputDataBit(sI2C->SCL_GPIO, sI2C->SCL_PIN);
- }
- bool sI2C_SLAVE_READ_SDA(sI2C_SLAVE_TypeDef *sI2C)
- {
- return GPIO_ReadInputDataBit(sI2C->SDA_GPIO, sI2C->SDA_PIN);
- }
- /*******************************************************************************
- * [url=home.php?mod=space&uid=247401]@brief[/url] 配置模拟I2C的GPIO端口, 默认设置成输入模式, 并使能相应的外部触发
- * 中断功能(上升沿和下降沿)
- * @param
- * @retval
- * [url=home.php?mod=space&uid=93590]@Attention[/url]
- *******************************************************************************/
- void sI2C_SLAVE_Init(sI2C_SLAVE_TypeDef *sI2C)
- {
- GPIO_InitTypeDef GPIO_InitStructure;
- EXTI_InitTypeDef EXTI_InitStructure;
- NVIC_InitTypeDef NVIC_InitStructure;
- RCC_AHBPeriphClockCmd(sI2C->SCL_RCC, ENABLE);
- RCC_AHBPeriphClockCmd(sI2C->SDA_RCC, ENABLE);
- RCC_APB2PeriphClockCmd(RCC_APB2Periph_SYSCFG, ENABLE);
- GPIO_StructInit(&GPIO_InitStructure);
- GPIO_InitStructure.GPIO_Pin = sI2C->SCL_PIN;
- GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
- GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
- GPIO_Init(sI2C->SCL_GPIO, &GPIO_InitStructure);
- GPIO_StructInit(&GPIO_InitStructure);
- GPIO_InitStructure.GPIO_Pin = sI2C->SDA_PIN;
- GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
- GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
- GPIO_Init(sI2C->SDA_GPIO, &GPIO_InitStructure);
- SYSCFG_EXTILineConfig(sI2C->SCL_EXTI_PortSource, sI2C->SCL_EXTI_PinSource);
- EXTI_StructInit(&EXTI_InitStructure);
- EXTI_InitStructure.EXTI_Line = sI2C->SCL_EXTI_Line;
- EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
- EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising_Falling;
- EXTI_InitStructure.EXTI_LineCmd = ENABLE;
- EXTI_Init(&EXTI_InitStructure);
- SYSCFG_EXTILineConfig(sI2C->SDA_EXTI_PortSource, sI2C->SDA_EXTI_PinSource);
- EXTI_StructInit(&EXTI_InitStructure);
- EXTI_InitStructure.EXTI_Line = sI2C->SDA_EXTI_Line;
- EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
- EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising_Falling;
- EXTI_InitStructure.EXTI_LineCmd = ENABLE;
- EXTI_Init(&EXTI_InitStructure);
- NVIC_InitStructure.NVIC_IRQChannel = EXTI4_15_IRQn;
- NVIC_InitStructure.NVIC_IRQChannelPriority = 0x00;
- NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
- NVIC_Init(&NVIC_InitStructure);
- }
- /*******************************************************************************
- * [url=home.php?mod=space&uid=247401]@brief[/url] 设置SDA信号线的输入输出方便, 0代表Output输出, 1代表Input输入
- * @param
- * @retval
- * [url=home.php?mod=space&uid=93590]@Attention[/url]
- *******************************************************************************/
- void sI2C_SLAVE_SDA_SetDirection(sI2C_SLAVE_TypeDef *sI2C, uint8_t Direction)
- {
- GPIO_InitTypeDef GPIO_InitStructure;
- if(Direction) /* Input */
- {
- GPIO_StructInit(&GPIO_InitStructure);
- GPIO_InitStructure.GPIO_Pin = sI2C->SDA_PIN;
- GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
- GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
- GPIO_Init(sI2C->SDA_GPIO, &GPIO_InitStructure);
- }
- else /* Output */
- {
- GPIO_StructInit(&GPIO_InitStructure);
- GPIO_InitStructure.GPIO_Pin = sI2C->SDA_PIN;
- GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
- GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
- GPIO_Init(sI2C->SDA_GPIO, &GPIO_InitStructure);
- }
- }
- /******************************************************************************
- * @brief 设置SDA信号线的输出电平(高电平 / 低电平)
- * @param
- * @retval
- * @attention
- ******************************************************************************/
- void sI2C_SLAVE_SDA_SetLevel(sI2C_SLAVE_TypeDef *sI2C, uint8_t Level)
- {
- sI2C_SLAVE_SDA_SetDirection(sI2C, 0);
- if(Level)
- {
- GPIO_WriteBit(sI2C->SDA_GPIO, sI2C->SDA_PIN, Bit_SET);
- }
- else
- {
- GPIO_WriteBit(sI2C->SDA_GPIO, sI2C->SDA_PIN, Bit_RESET);
- }
- }
- /******************************************************************************
- * @brief 当SCL触发上升沿外部中断时的处理
- * @param
- * @retval
- * @attention
- ******************************************************************************/
- void sI2C_SLAVE_SCL_RiseHandler(sI2C_SLAVE_TypeDef *sI2C)
- {
- /* SCL为上升沿, 数据锁定, 主从机从SDA总线上获取数据位 */
- switch(sI2C_SLAVE_State)
- {
- case sI2C_SLAVE_STATE_ADD:
- /* I2C发送遵义MSB, 先发送高位, 再发送低位, 所以在接收的时候, 数据进行左移 */
- sI2C_SLAVE_SlaveAddress <<= 1;
- sI2C_SLAVE_ShiftCounter += 1;
- if(sI2C_SLAVE_READ_SDA(sI2C) == Bit_SET)
- {
- sI2C_SLAVE_SlaveAddress |= 0x01;
- }
- /* 当接收到8位地址位后, 从机需要在第9个时钟给出ACK应答, 等待SCL下降沿的时候给出ACK信号 */
- if(sI2C_SLAVE_ShiftCounter == 8)
- {
- sI2C_SLAVE_State = sI2C_SLAVE_STATE_ADD_ACK;
- }
- break;
- case sI2C_SLAVE_STATE_ADD_ACK:
- /* 从机地址的ACK回复后, 切换到收发数据状态 */
- sI2C_SLAVE_State = sI2C_SLAVE_STATE_DAT;
- sI2C_SLAVE_ShiftCounter = 0; /* 数据移位计数器清零 */
- sI2C_SLAVE_ReceivedData = 0; /* sI2C_SLAVE的接收数据清零 */
- break;
- case sI2C_SLAVE_STATE_DAT:
- if((sI2C_SLAVE_SlaveAddress & 0x01) == 0x00)
- {
- /* 主机写操作：此时从机应该获取主机发送的SDA信号线电平状态, 进行位存储 */
- sI2C_SLAVE_ReceivedData <<= 1;
- sI2C_SLAVE_ShiftCounter += 1;
- if(sI2C_SLAVE_READ_SDA(sI2C) == Bit_SET)
- {
- sI2C_SLAVE_ReceivedData |= 0x01;
- }
- /* 当收到一个完整的8位数据时, 将收到的数据存放到I2C接收消息队列中, 状态转换到给主机发送ACK应答 */
- if(sI2C_SLAVE_ShiftCounter == 8)
- {
- QUEUE_WRITE(QUEUE_SI2C_SLAVE_IDX, sI2C_SLAVE_ReceivedData);
- sI2C_SLAVE_ShiftCounter = 0; /* 数据移位计数器清零 */
- sI2C_SLAVE_ReceivedData = 0; /* sI2C_SLAVE的接收数据清零 */
- sI2C_SLAVE_State = sI2C_SLAVE_STATE_DAT_ACK;
- }
- }
- else
- {
- /* 主机读操作： 在SCL上升沿的时候, 主机获取当前SDA的状态位, 如果到了第8个数位的上升沿,
- * 那接下来就是主机回复从机的应答或非应答信号了, 所以将状态切换到等待ACK的状态, 同时准备下一个需要发送的数据
- */
- if(sI2C_SLAVE_ShiftCounter == 8)
- {
- sI2C_SLAVE_ShiftCounter = 0; /* sI2C_SLAVE的接收数据清零 */
- sI2C_SLAVE_TransmitData = sI2C_SLAVE_TransmitBuffer[sI2C_SLAVE_TransmitIndex++];
- sI2C_SLAVE_TransmitIndex %= 16;
- sI2C_SLAVE_State = sI2C_SLAVE_STATE_DAT_ACK;
- }
- }
- break;
- case sI2C_SLAVE_STATE_DAT_ACK:
- if((sI2C_SLAVE_SlaveAddress & 0x01) == 0x00)
- {
- /* 主机写操作：从机发送ACK, 等待主机读取从机发送的ACK信号 */
- sI2C_SLAVE_State = sI2C_SLAVE_STATE_DAT; /* 状态切换到数据接收状态 */
- }
- else
- {
- /* 主机读操作：主机发送ACK, 从机可以读取主机发送的ACK信号 */
- uint8_t ack = sI2C_SLAVE_READ_SDA(sI2C);
- if(ack == Bit_RESET)
- {
- sI2C_SLAVE_State = sI2C_SLAVE_STATE_DAT; /* 接收到 ACK, 继续发送数据 */
- }
- else
- {
- sI2C_SLAVE_State = sI2C_SLAVE_STATE_STO; /* 接收到NACK, 停止发送数据 */
- }
- }
- break;
- default:
- break;
- }
- }
- /******************************************************************************
- * @brief 当SCL触发下降沿外部中断时的处理
- * @param
- * @retval
- * @attention
- ******************************************************************************/
- void sI2C_SLAVE_SCL_FallHandler(sI2C_SLAVE_TypeDef *sI2C)
- {
- /* SCL为下降沿, 数据可变 */
- switch(sI2C_SLAVE_State)
- {
- case sI2C_SLAVE_STATE_STA:
- /*
- * 检测到START信号后, SCL第一个下降沿表示开始传输Slave Address,
- * 根据数据有效性的规则, 地址的第一位需要等到SCL变为高电平时才可以读取
- * 切换到获取Slave Address的状态, 等待SCL的上升沿触发
- */
- sI2C_SLAVE_State = sI2C_SLAVE_STATE_ADD;
- sI2C_SLAVE_ShiftCounter = 0; /* 数据移位计数器清零 */
- sI2C_SLAVE_SlaveAddress = 0; /* sI2C_SLAVE的从机地址清零 */
- sI2C_SLAVE_ReceivedData = 0; /* sI2C_SLAVE的接收数据清零 */
- break;
- case sI2C_SLAVE_STATE_ADD:
- /*
- * 在主机发送Slave Address的时候, 从机只是读取SDA状态, 进行地址解析, 所以这边没有处理
- */
- break;
- case sI2C_SLAVE_STATE_ADD_ACK:
- /* SCL低电平的时候, 给I2C总线发送地址的应答信号, 状态不发生改变, 等待下一个上升沿将ACK发送出去 */
- sI2C_SLAVE_SDA_SetLevel(sI2C, 0); /* 将SDA信号拉低, 向主机发送ACK信号 */
- break;
- case sI2C_SLAVE_STATE_DAT:
- /* 在SCL时钟信号的下降沿, SDA信号线处理可变的状态 */
- if((sI2C_SLAVE_SlaveAddress & 0x01) == 0x00)
- {
- /* 主机写操作：将SDA信号线设置成获取状态, 等待下一个SCL上升沿时获取数据位 */
- sI2C_SLAVE_SDA_SetDirection(sI2C, 1);
- }
- else
- {
- /* 主机读操作：根据发送的数据位设置SDA信号线的输出电平, 等待下一个SCL上升沿时发送数据位 */
- if(sI2C_SLAVE_TransmitData & 0x80)
- {
- sI2C_SLAVE_SDA_SetLevel(sI2C, 1);
- }
- else
- {
- sI2C_SLAVE_SDA_SetLevel(sI2C, 0);
- }
- sI2C_SLAVE_TransmitData <<= 1;
- sI2C_SLAVE_ShiftCounter += 1;
- }
- break;
- case sI2C_SLAVE_STATE_DAT_ACK:
- /* 在第8个SCL时钟信号下降沿的处理 */
- if((sI2C_SLAVE_SlaveAddress & 0x01) == 0x00)
- {
- /* 主机写操作：从机在接收到数据后, 需要给主机一个ACK应答信号, 状态不发生改变, 等待下一个上升沿将ACK发送出去 */
- sI2C_SLAVE_SDA_SetLevel(sI2C, 0); /* 将SDA信号拉低, 向主机发送ACK信号 */
- }
- else
- {
- /* 主机读操作：从机需要释放当前的SDA信号线, 以便主机发送ACK或NACK给从机, 状态不发生改变, 等待下一个上升沿读取ACK信号 */
- sI2C_SLAVE_SDA_SetDirection(sI2C, 1);
- }
- break;
- default:
- break;
- }
- }
- /**
- * @brief 当SDA触发上升沿外部中断时的处理
- * @param None
- * @retval None
- */
- void sI2C_SLAVE_SDA_RiseHandler(sI2C_SLAVE_TypeDef *sI2C)
- {
- if(sI2C_SLAVE_READ_SCL(sI2C) == Bit_SET) /* SCL为高时,SDA为上升沿：STOP */
- {
- sI2C_SLAVE_State = sI2C_SLAVE_STATE_STO;
- }
- else /* SCL为低时,SDA为上升沿：数据的变化 */
- {
- }
- }
- /**
- * @brief 当SDA触发下降沿外部中断时的处理
- * @param None
- * @retval None
- */
- void sI2C_SLAVE_SDA_FallHandler(sI2C_SLAVE_TypeDef *sI2C)
- {
- if(sI2C_SLAVE_READ_SCL(sI2C) == Bit_SET) /* SCL为高时,SDA为下降沿：START */
- {
- sI2C_SLAVE_State = sI2C_SLAVE_STATE_STA;
- }
- else /* SCL为低时,SDA为下降沿：数据的变化 */
- {
- }
- }
- /*******************************************************************************
- * @brief
- * @param
- * @retval
- * @attention
- *******************************************************************************/
- void EXTI4_15_IRQHandler(void)
- {
- /* I2C SCL */
- if(EXTI_GetITStatus(sI2C_SLAVE.SCL_EXTI_Line) != RESET)
- {
- if(sI2C_SLAVE_READ_SCL(&sI2C_SLAVE) == Bit_SET)
- {
- sI2C_SLAVE_SCL_RiseHandler(&sI2C_SLAVE);
- }
- else
- {
- sI2C_SLAVE_SCL_FallHandler(&sI2C_SLAVE);
- }
- EXTI_ClearITPendingBit(sI2C_SLAVE.SCL_EXTI_Line);
- }
- /* I2C SDA */
- if(EXTI_GetITStatus(sI2C_SLAVE.SDA_EXTI_Line) != RESET)
- {
- if(sI2C_SLAVE_READ_SDA(&sI2C_SLAVE) == Bit_SET)
- {
- sI2C_SLAVE_SDA_RiseHandler(&sI2C_SLAVE);
- }
- else
- {
- sI2C_SLAVE_SDA_FallHandler(&sI2C_SLAVE);
- }
- EXTI_ClearITPendingBit(sI2C_SLAVE.SDA_EXTI_Line);
- }
- }

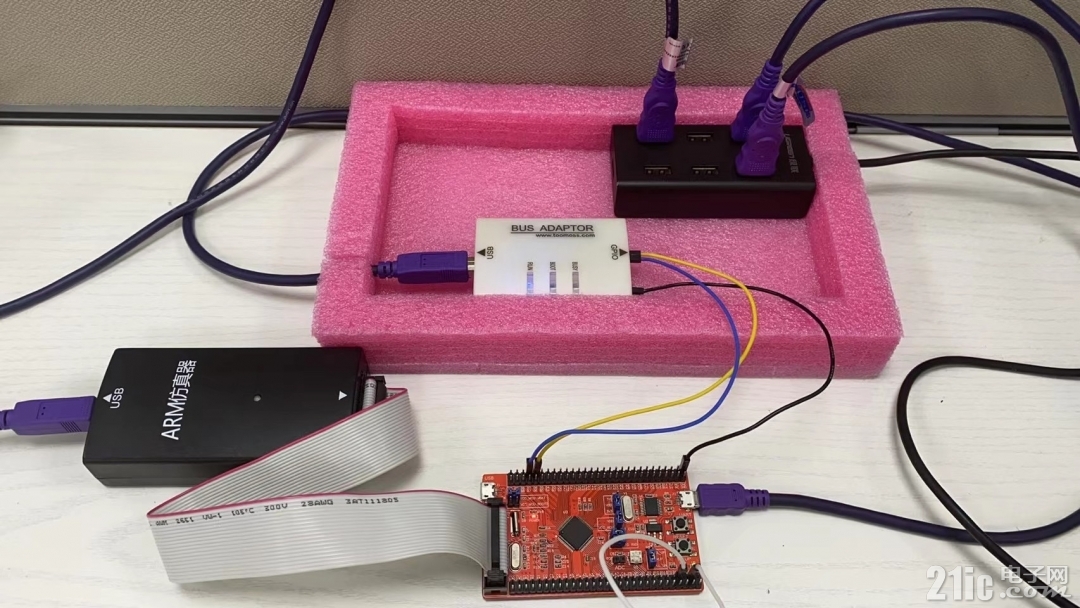

实测结果如下所示：
附件 软件工程源代码：
I2C.zip
(691.89 KB, 下载次数: 179)
|
楼主
