HSA8000-N带同步整流功能的图腾柱PFC专用控制器

[复制链接]
楼主: 雨果喝水
手机看帖
扫描二维码
随时随地手机跟帖
101
雨果喝水|  楼主 | 2020-11-29 12:14 | 只看该作者 |只看大图 回帖奖励 |倒序浏览

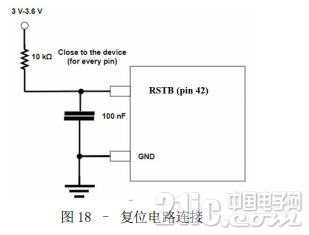

复位电路连接
如图 18 所示,由一个电阻及一个电容构成的外接复位电路与 RSTB(引脚 42)相连。10 kΩ 的上拉电阻可
保证该复位电路不会意外启动,从而导致与之相连的设备重置。100nF(0402 封装)的电容可以用于滤除引
脚处的噪声。

使用特权

评论回复
102
雨果喝水|  楼主 | 2020-11-29 12:16 | 只看该作者

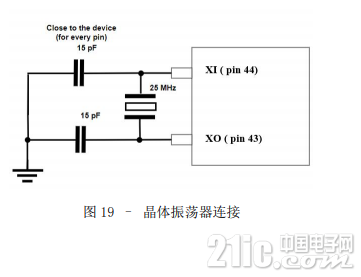

晶体振荡器连接
如图 19 所示,外接晶体振荡器将 25 MHz 的输入信号传输至 XI 与 XO(引脚 44、43)。该振荡器应当放置在
距离芯片最近的位置。长信号线可能会产生过高的负载,影响到晶体的运行,并使系统其他部分产生串扰。
为防止噪声进入 XI 及 XO 引脚,需要在靠近芯片的位置放置两个 15pF 的去耦电容。

使用特权

评论回复
103
雨果喝水|  楼主 | 2020-11-29 12:18 | 只看该作者

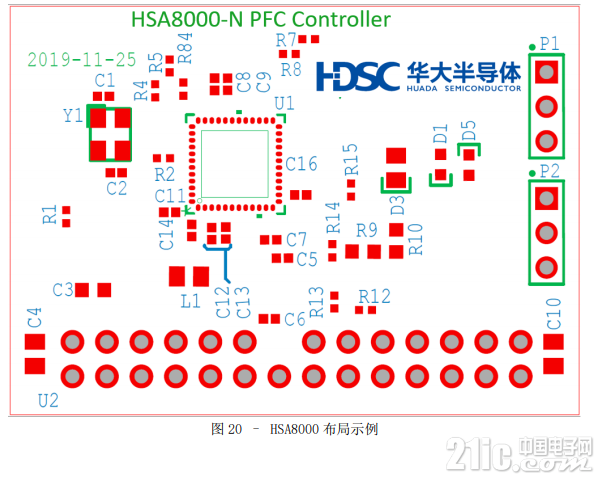

布局示例
图 20 展示了一个使用 HSA8000 的示例布局。

使用特权

评论回复
104
雨果喝水|  楼主 | 2020-11-29 12:18 | 只看该作者

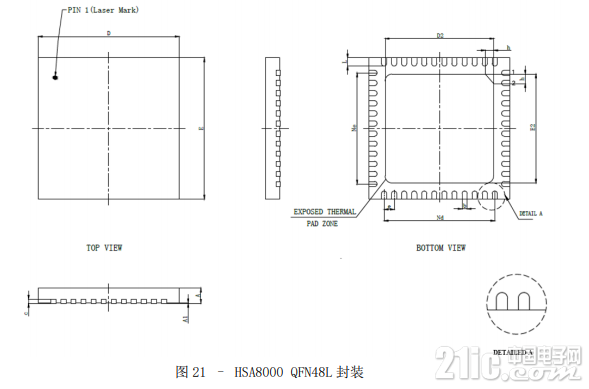

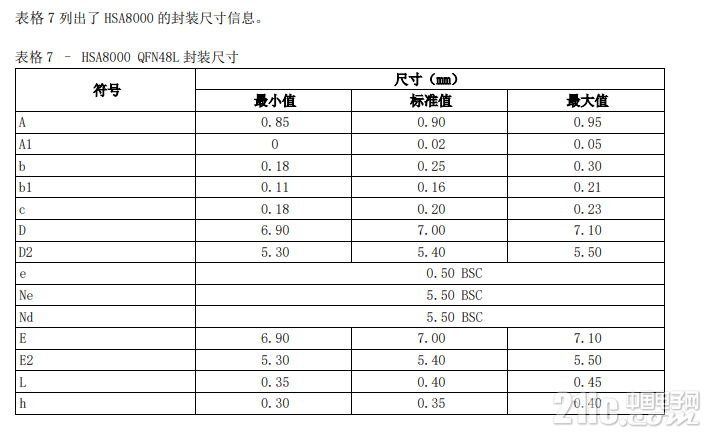

HSA8000 封装信息
HSA8000 采用 QFN48L 7×7×0.9 mm 的封装,如图 21 所示。

使用特权

评论回复
105
雨果喝水|  楼主 | 2020-11-29 12:20 | 只看该作者

使用特权

评论回复
106
cpx120| | 2021-5-18 11:27 | 只看该作者
你好,HSA8000哪里可以买到呢?

使用特权

评论回复
107
jerow| | 2021-5-20 10:30 | 只看该作者
HSA8000-N 是一款 48 引脚的图腾柱专用控制器。该控制器通过检测电感电流,可实现逐周期滞环电流控制的能力,具有快速电流限制以及快速瞬态响应的能力。为了提高效率,HSA8000 通过检测开关节点的电压,在软开关过程中采用自适应死区时间控制。
