引言：高功率密度与高频化时代下SiC功率半导体的发展机遇

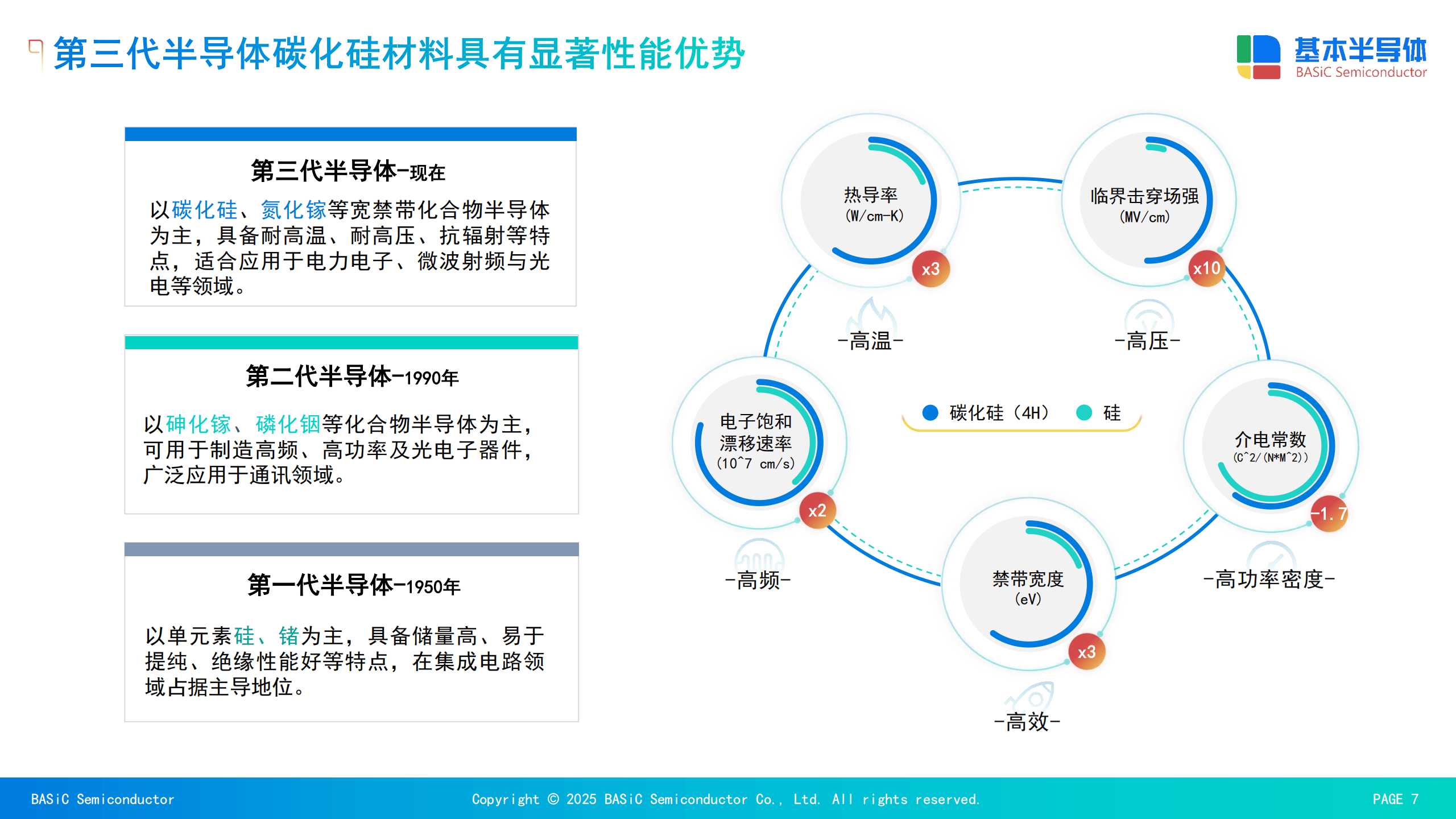

随着全球能源转型和工业自动化进程的加速，电力电子技术正迎来前所未有的发展机遇。在新能源汽车、大功率充电桩、光伏储能系统及数据中心等核心领域，市场对电力转换效率、功率密度和系统可靠性提出了更高要求。传统的硅（Si）基功率器件因其材料固有的物理极限，在应对高电压、高频率和高温应用时已显疲态。在此背景下，碳化硅（SiC）作为第三代半导体材料的杰出代表，凭借其高击穿电场强度、高热导率、低导通电阻和低开关损耗等优异特性，正逐步成为下一代高功率电力电子系统的核心选择，驱动着行业向高频化、高功率密度方向迈进。
倾佳电子旨在对基本半导体（BASiC Semiconductor）自主研发的SiC功率半导体产品进行深度技术分析。倾佳电子将从其BMF系列SiC MOSFET模块和B3M系列分立器件的性能、封装技术入手，通过与行业竞品的对比，全面评估其技术实力和竞争优势。同时，倾佳电子将深入探讨这些产品如何适配高频工业电源、大功率充电桩、数据中心固态变压器（SST）和高压直流（HVDC）等前沿应用场景，并结合其配套的BTD5452R隔离型门极驱动芯片，详细阐述其米勒效应抑制和短路保护机制，为电力电子领域的工程师和技术选型人员提供全面、详尽的技术参考。
第一部分：基本半导体SiC功率半导体技术实力深度剖析
1.1 核心SiC产品线概览

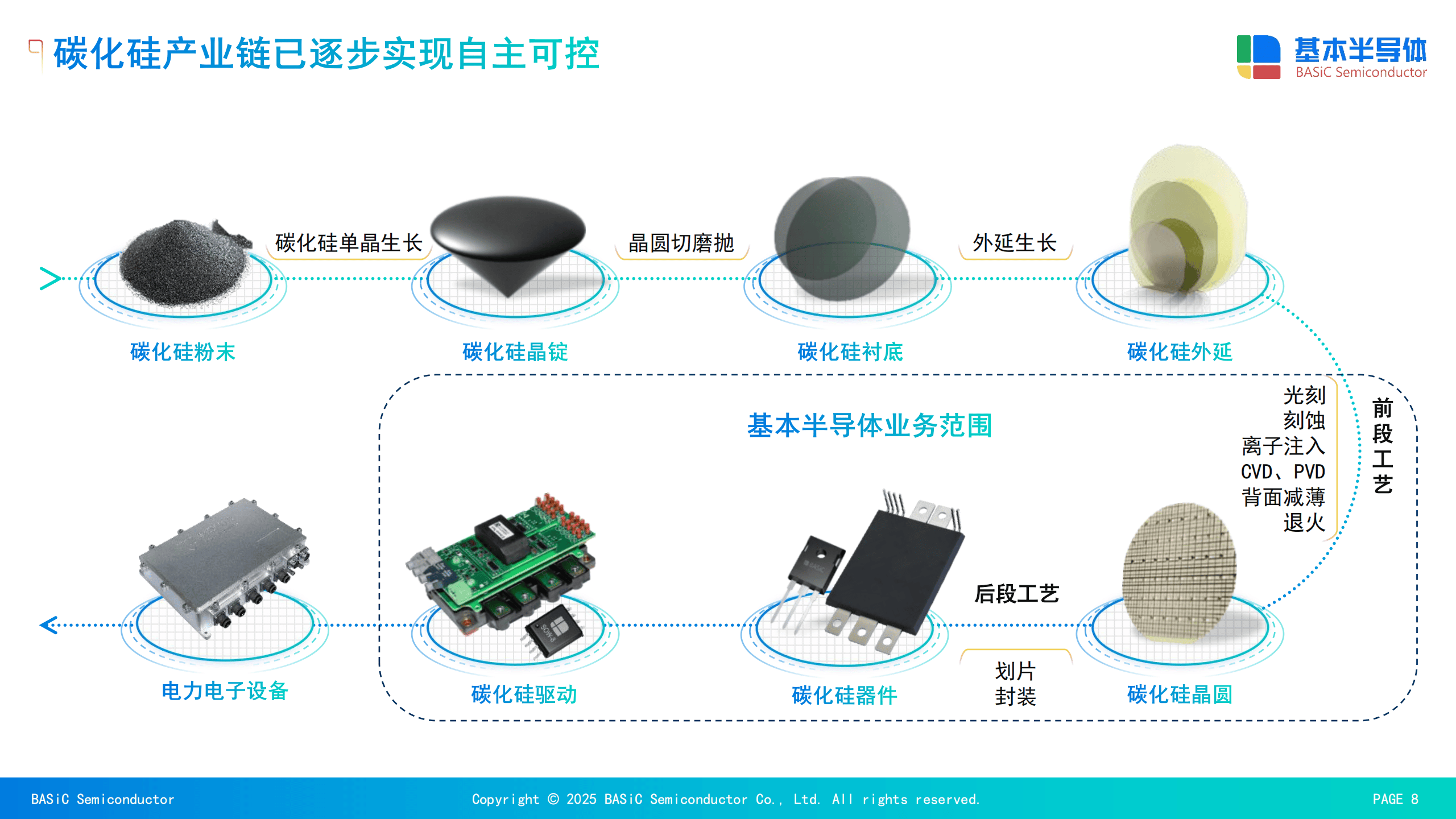

基本半导体针对不同功率等级和应用需求，构建了完整且梯度清晰的SiC功率半导体产品矩阵。该产品线主要由BMF系列SiC MOSFET模块和B3M系列SiC分立器件构成，提供了从分立式封装到高功率模块的全面解决方案。

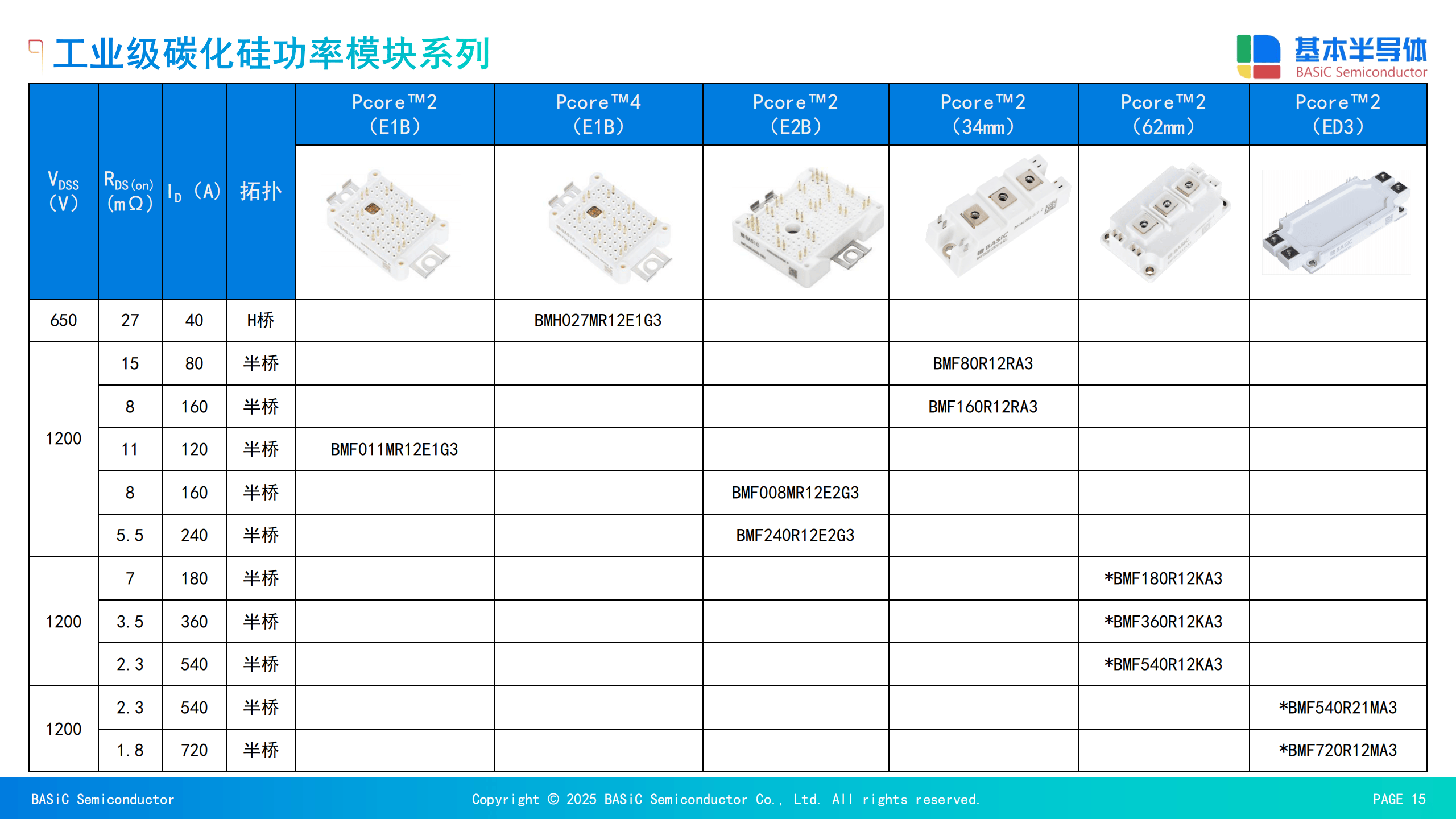

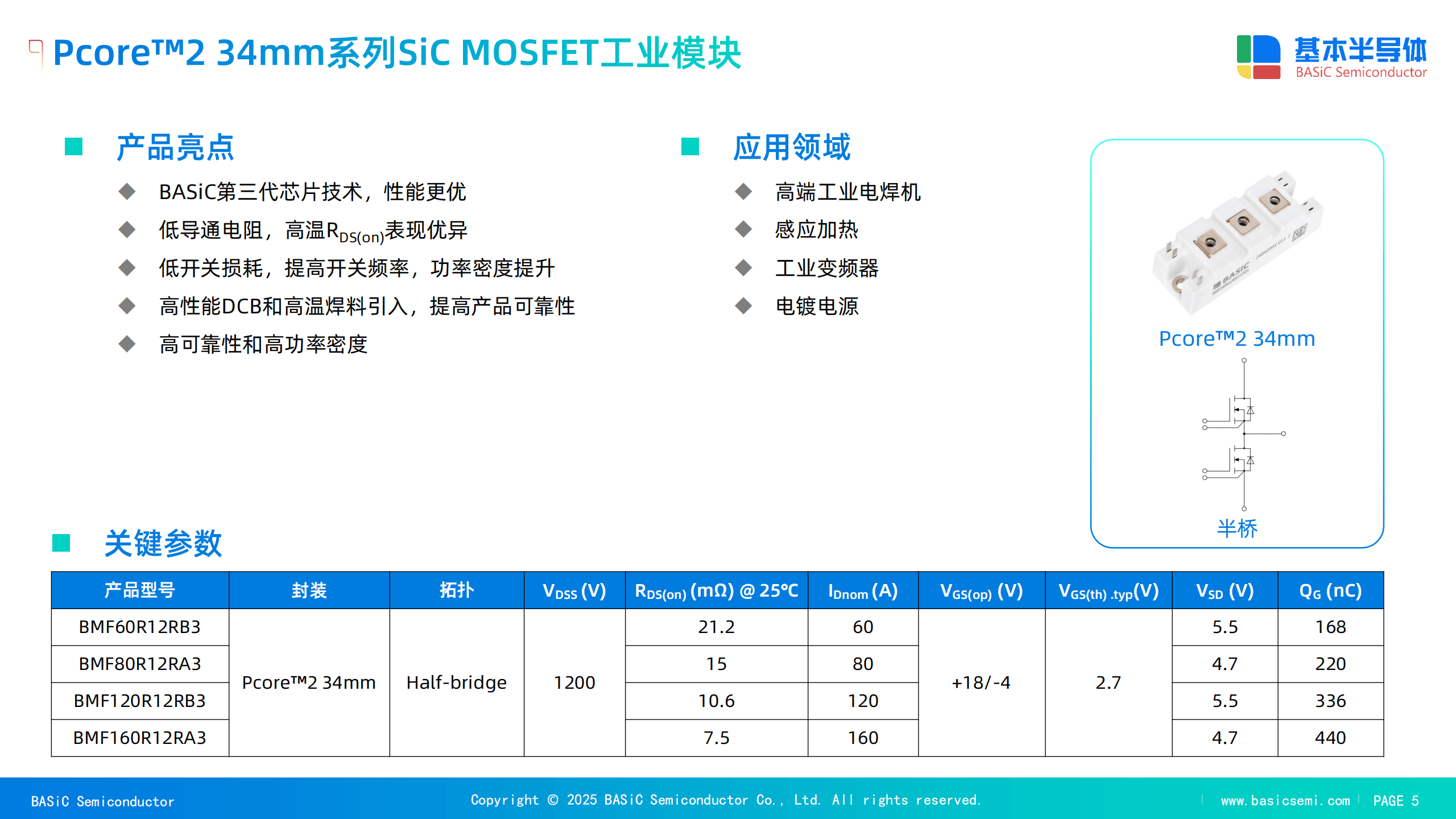

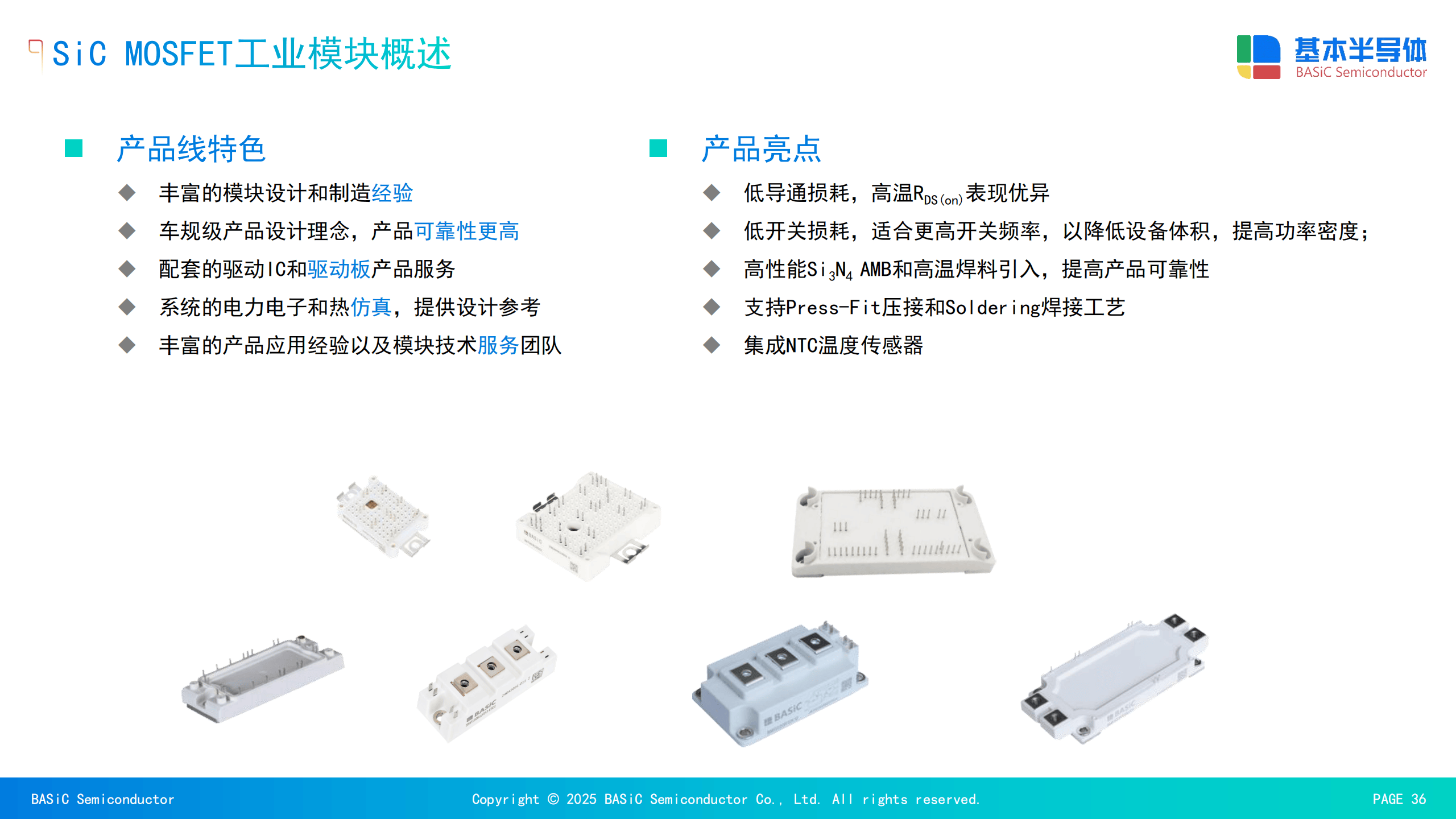

在SiC MOSFET模块领域，BMF系列主要分为两种封装形式。针对中等功率应用，其34mm封装系列涵盖了从60A到160A的多个电流等级，具体产品型号包括BMF60R12RB3、BMF80R12RA3、BMF120R12RB3和BMF160R12RA3 。这些模块均采用半桥拓扑，耐压等级均为1200V，适用于焊机、感应加热和DC-DC变换器等应用。值得注意的是，这些模块通过不同芯片组合，实现了电流等级的平稳递增，为客户在设计不同功率段系统时提供了灵活的选择。

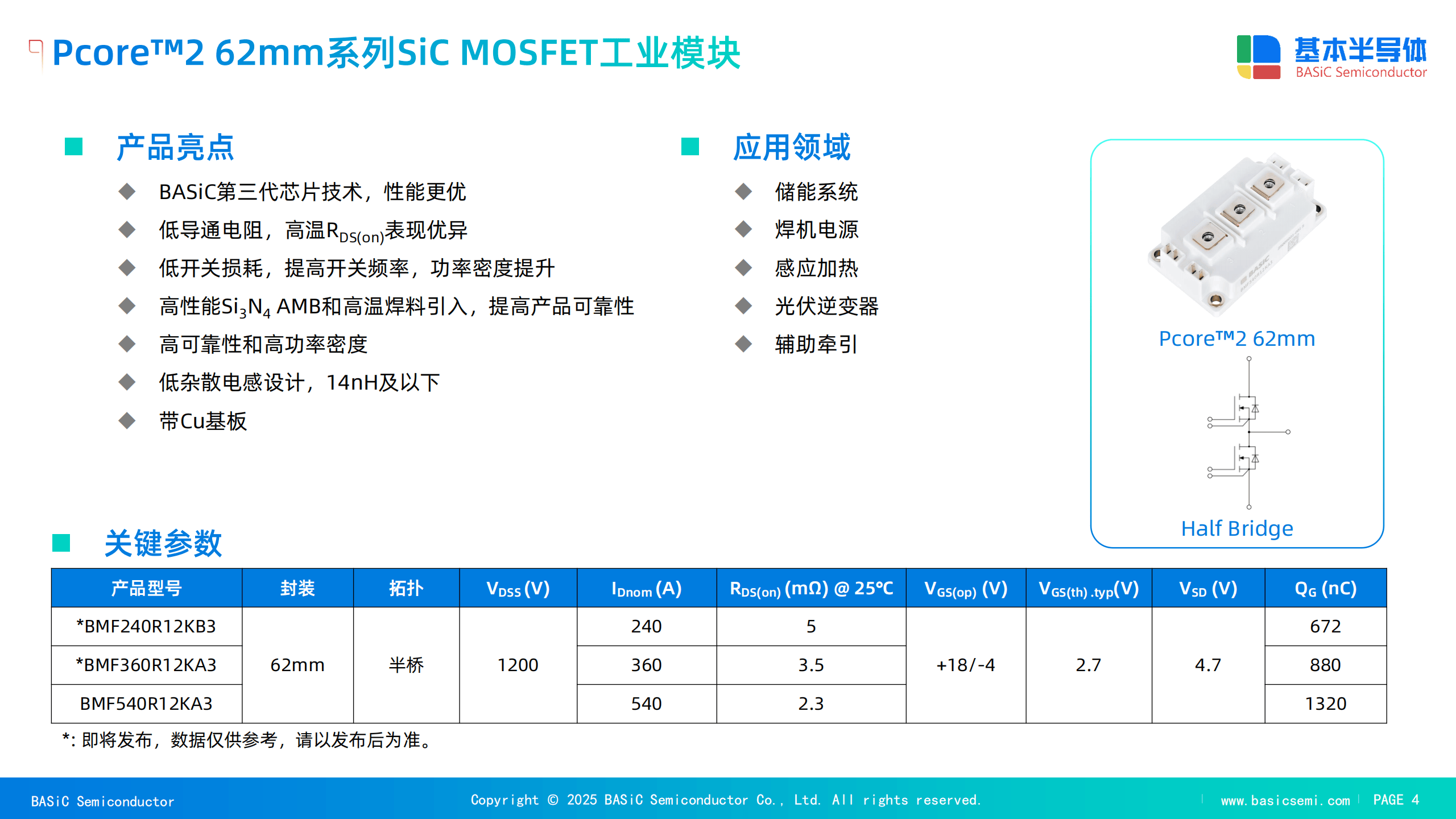

针对更高功率的应用，基本半导体推出了采用62mm封装的BMF系列模块，包括BMF360R12KA3和BMF540R12KA3 。这两款模块的标称电流分别高达360A和540A，同样采用1200V半桥拓扑，旨在满足诸如高频开关电源、储能系统、UPS和光伏逆变器等对功率密度和可靠性有严苛要求的应用。

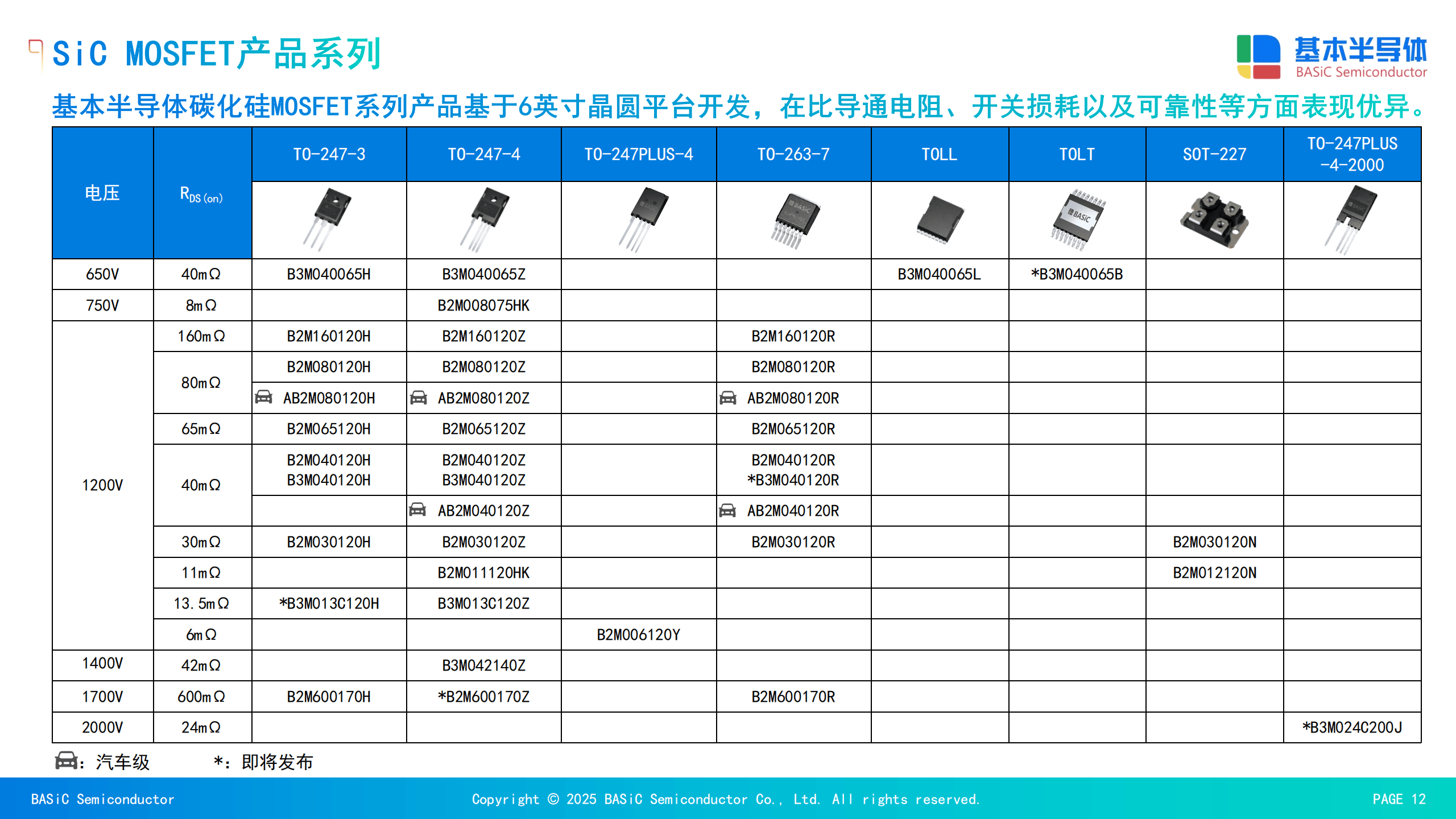

此外，基本半导体还提供B3M系列SiC分立器件，如750V/240A的B3M010C075Z和1200V/180A的B3M013C120Z 。这些器件采用TO-247-4封装，其独特的四引脚设计（包含一个独立的Kelvin源极引脚），能够有效降低门极驱动回路的寄生电感，从而优化开关性能。这种涵盖从分立器件到大功率模块的完整产品线，反映出基本半导体在SiC芯片设计和封装集成上的成熟能力，能够满足从几十安培到几百安培的全功率段解决方案需求，简化了客户的供应链管理。
表1：基本半导体SiC功率半导体产品线概览
产品型号封装拓扑耐压VDSS(V)标称电流ID(A)典型RDS(on)(mΩ)@25∘C典型QG(nC)BMF60R12RB334mm半桥12006021.2168BMF80R12RA334mm半桥12008015.0220BMF120R12RB334mm半桥120012010.6336BMF160R12RA334mm半桥12001607.5440BMF360R12KA362mm半桥12003603.7880BMF540R12KA362mm半桥12005402.51320B3M010C075ZTO-247-4分立75024010220B3M013C120ZTO-247-4分立120018013.5225
1.2 关键电气性能指标深度分析
对SiC功率器件的评估，必须深入到其电气性能的核心参数，包括静态导通电阻和动态开关损耗。这些参数不仅决定了器件本身的效率，也直接影响了系统设计的复杂度和最终性能。
1.2.1 导通电阻 (RDS(on))
导通电阻是衡量功率器件传导损耗的关键指标。基本半导体的BMF和B3M系列产品均展示出较低的导通电阻，并且其随温度的变化特性体现了SiC材料的优越性。例如，BMF540R12KA3的芯片导通电阻在Tvj=25∘C时典型值为2.5 mΩ，而在Tvj=175∘C时则增加到4.3 mΩ 。这种随温度上升而增加的特性是所有半导体的共性，但SiC的增幅远小于传统Si器件。更值得关注的是，数据手册同时提供了芯片和终端引脚处的导通电阻数据。以BMF540R12KA3为例，在 Tvj=25∘C时，引脚处的典型值（3.1 mΩ）高于芯片处（2.5 mΩ） 。这一差异（0.6 mΩ）主要源于内部绑定线、铜带和引脚的寄生电阻。在追求极致效率的高功率应用中，即使是微小的电阻也会导致显著的传导损耗和热量。因此，优秀的封装设计与先进的芯片技术同样重要，共同决定了最终产品的实际性能，这反映了基本半导体在封装细节上的考量。
1.2.2 动态开关性能 (Eon,Eoff,QG)
高频开关能力是SiC器件的核心优势。动态开关损耗(Eon,Eoff)和总栅极电荷(QG)是衡量这一能力的关键三元组。其中，开关损耗直接决定了器件在高频工作时的热损耗，而QG则决定了门极驱动电路的复杂性和功耗。
从数据手册中可提取以下典型数据：

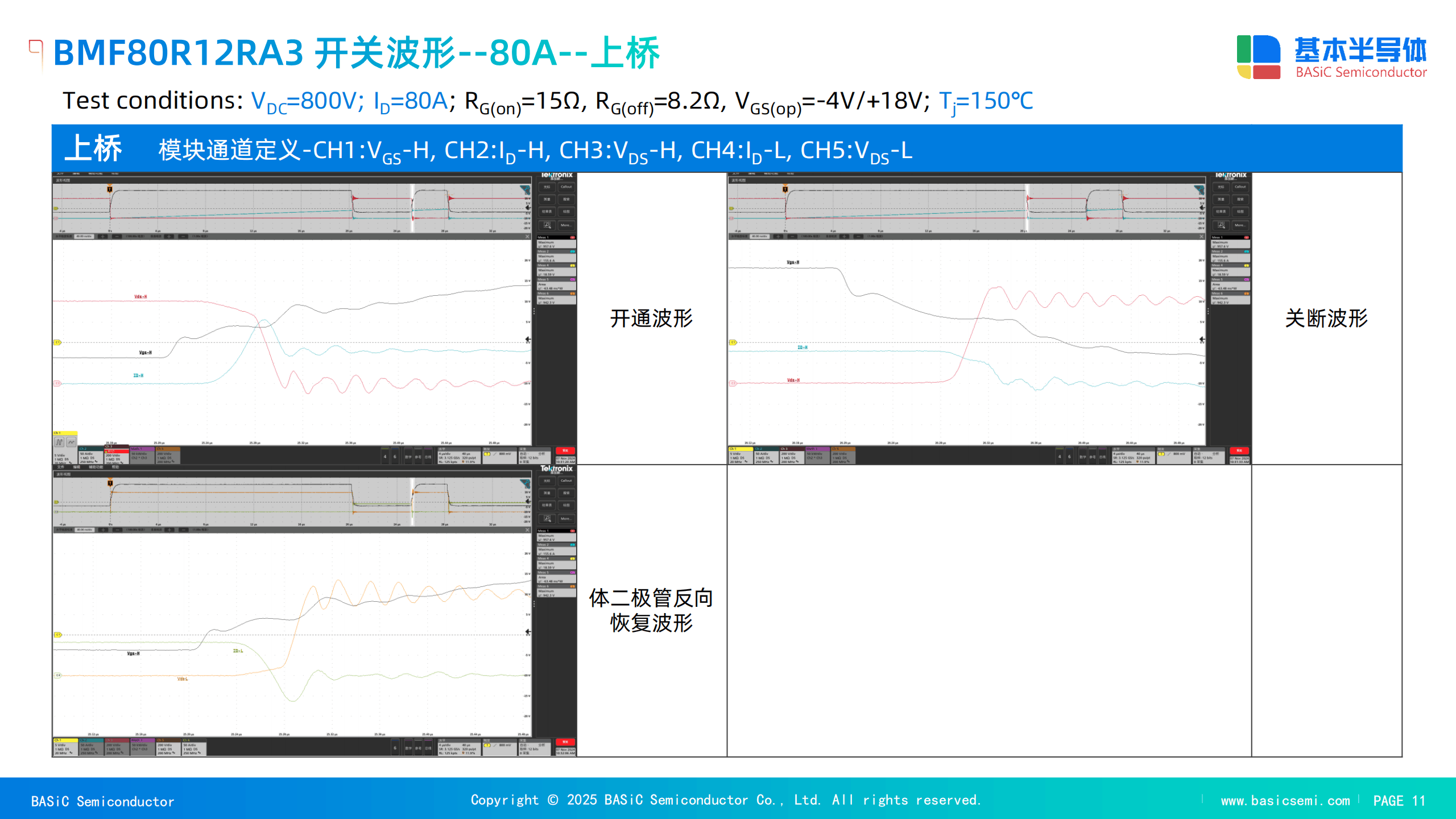

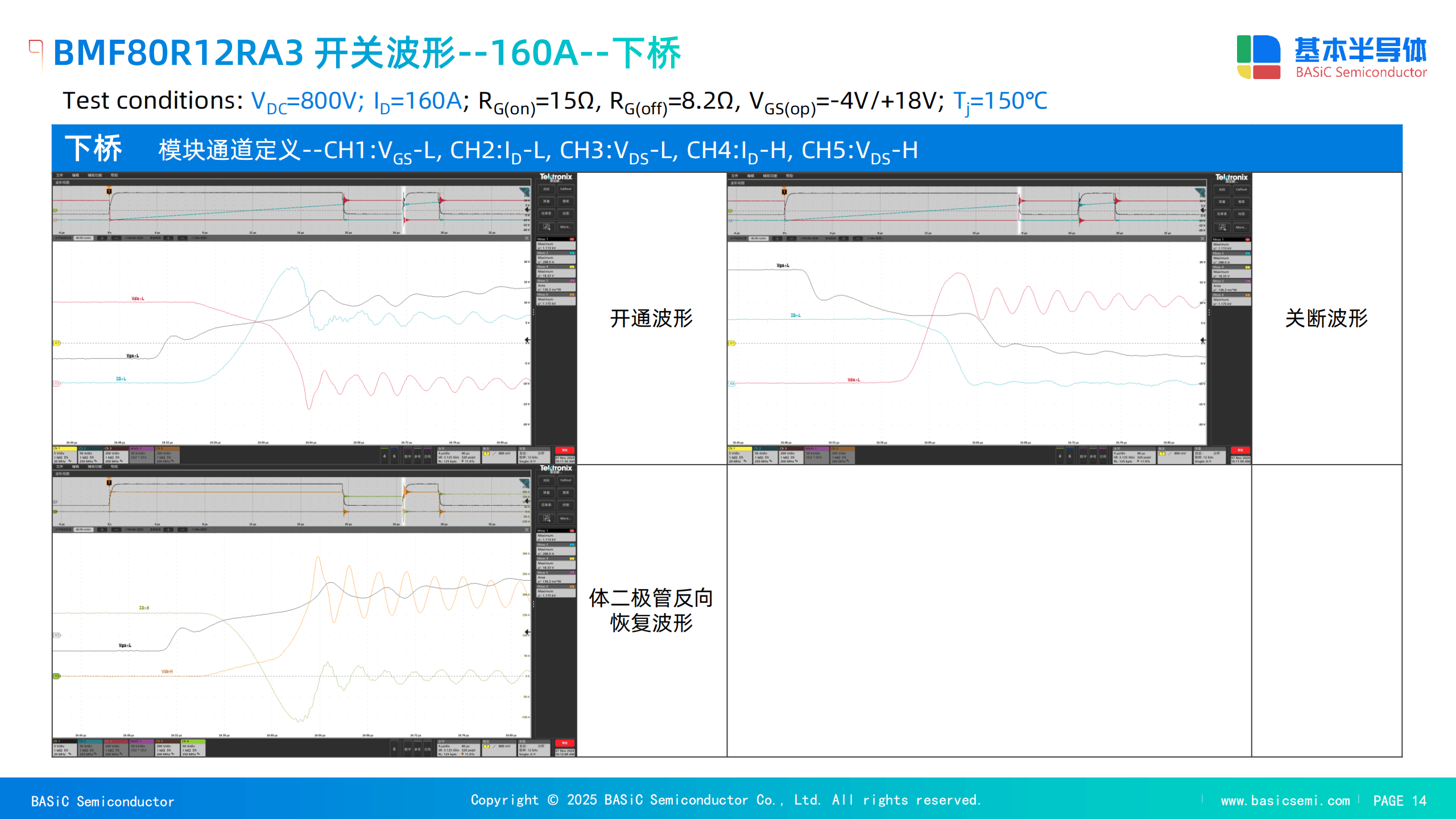

BMF80R12RA3：典型QG为220 nC，$E_{on}$为2.4 mJ（25∘C）和2.7 mJ（175∘C），$E_{off}$为1.0 mJ（25∘C）和1.3 mJ（175∘C） 。
BMF120R12RB3：典型QG为336 nC，$E_{on}$在$175^{\circ}C$时为6.9 mJ，$E_{off}$为3.0 mJ（25∘C）和3.5 mJ（175∘C） 。
BMF540R12KA3：典型QG为1320 nC，$E_{on}$为14.8 mJ（25∘C）和15.2 mJ（175∘C），$E_{off}$为11.1 mJ（25∘C）和12.7 mJ（175∘C） 。
高QG值（如BMF540R12KA3的1320 nC）意味着需要驱动芯片提供更大的峰值电流来快速充放电，以实现快速开关和低损耗。这解释了为什么高性能的SiC模块需要专门设计的门极驱动器，而不是通用的Si IGBT驱动器。基本半导体的SiC产品参数明确地指明了对高性能门极驱动器的需求，这为其配套的BTD5452R驱动芯片提供了明确的市场定位。
1.3 先进封装与热管理技术
封装是SiC模块性能的“最后一公里”。高功率应用中的热应力和机械应力对模块的长期可靠性至关重要。基本半导体在其62mm模块（如BMF360R12KA3和BMF540R12KA3）中采用了先进的Pcore™2 62mm封装技术，其核心在于高性能的Si3N4陶瓷基板和铜基板的应用 。
数据对比显示了Si3N4基板在可靠性方面的突出优势：

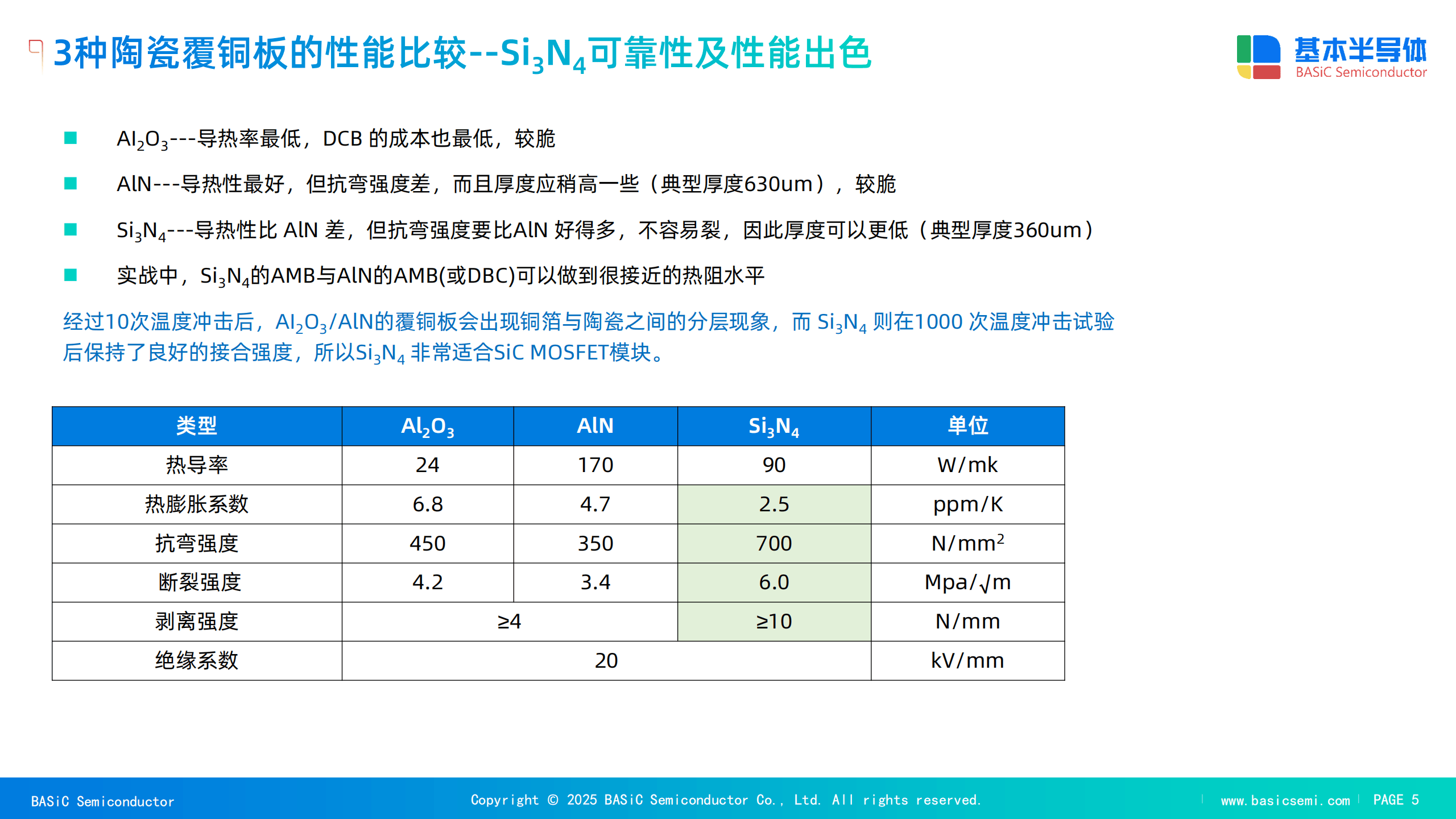

抗弯强度：Si3N4的抗弯强度高达700 N/mm²，远高于Al2O3（450 N/mm²）和AlN（350 N/mm²） 。这意味着它具有更强的机械坚固性，不易在模块经受热膨胀和收缩时产生裂纹。
热冲击可靠性：在温度冲击试验中，Si3N4基板在经历1000次循环后仍能保持良好的接合强度，而Al2O3和AlN基板在仅10次循环后就可能出现铜箔与陶瓷分层现象 。
尽管Si3N4的热导率（90 W/mk）低于AlN（170 W/mk），但其卓越的机械强度和热循环寿命使其成为SiC MOSFET模块的理想选择 。在诸如新能源电驱、大功率工业电源等高功率密度的恶劣工作环境中，模块会经历剧烈的温度变化。选择
Si3N4基板，是通过牺牲部分极致热导率，换取了卓越的机械强度和长期可靠性，这对于其目标市场至关重要。
1.4 竞争性比较：BMF540R12KA3 vs. 竞品

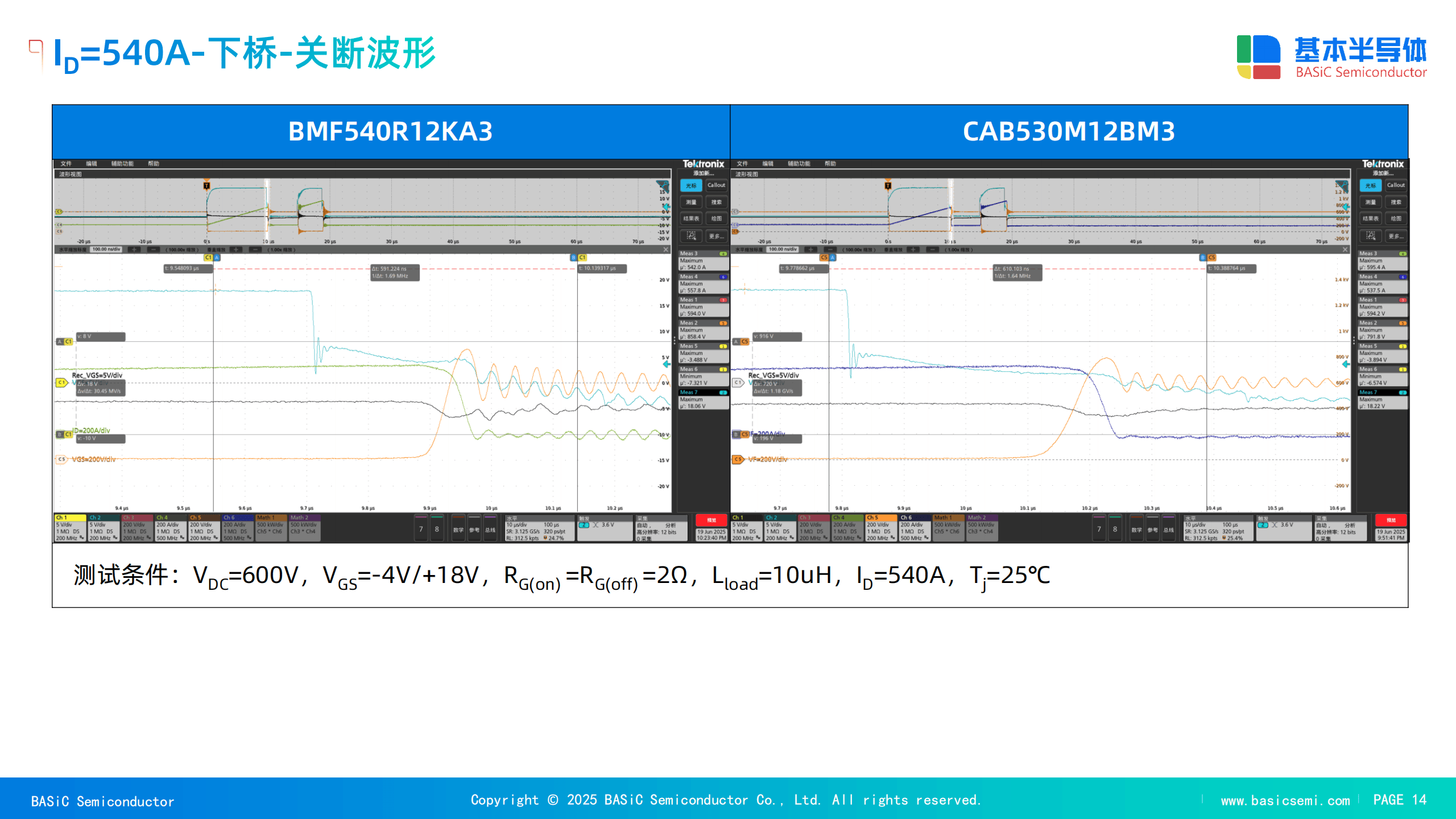

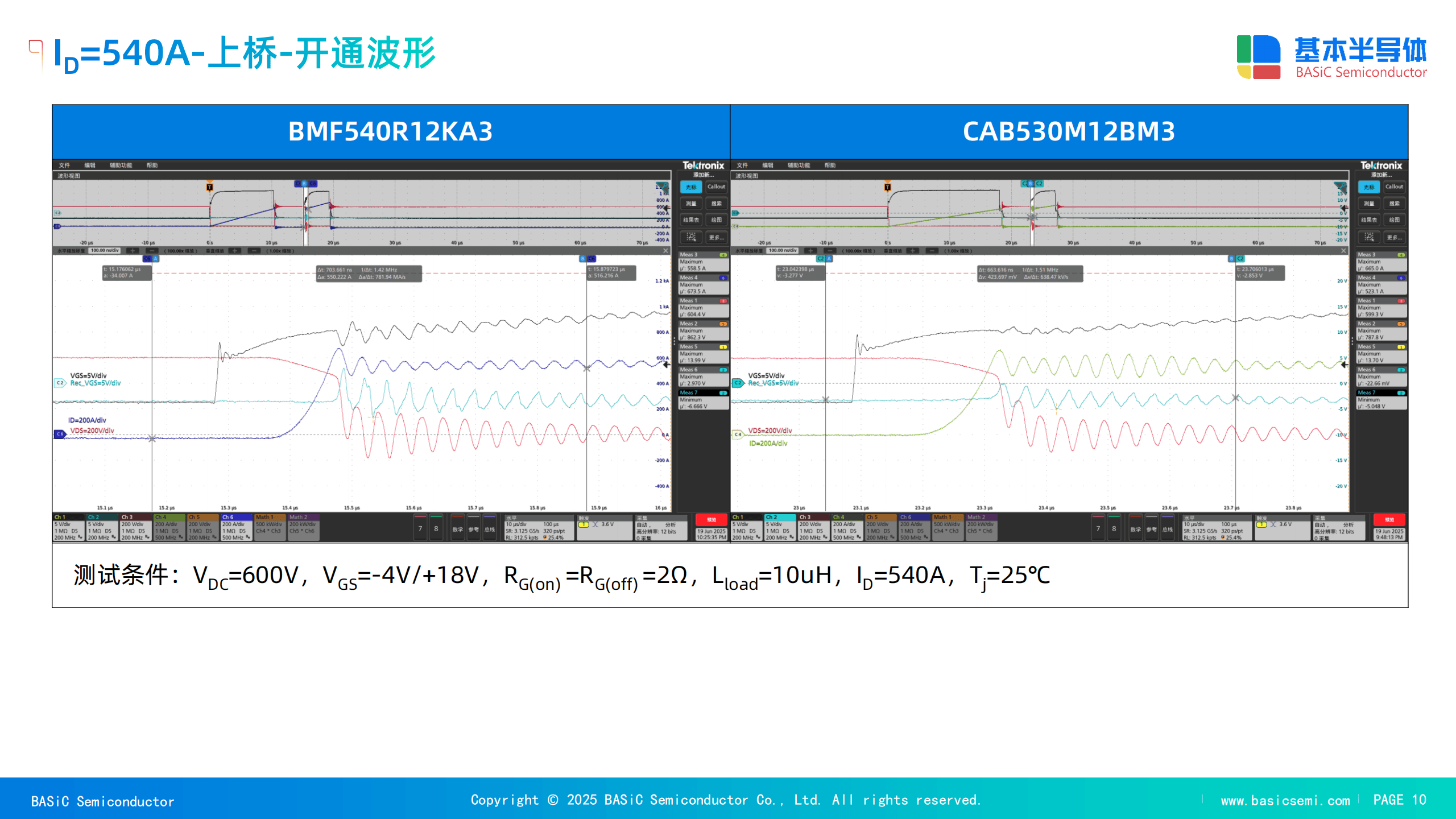

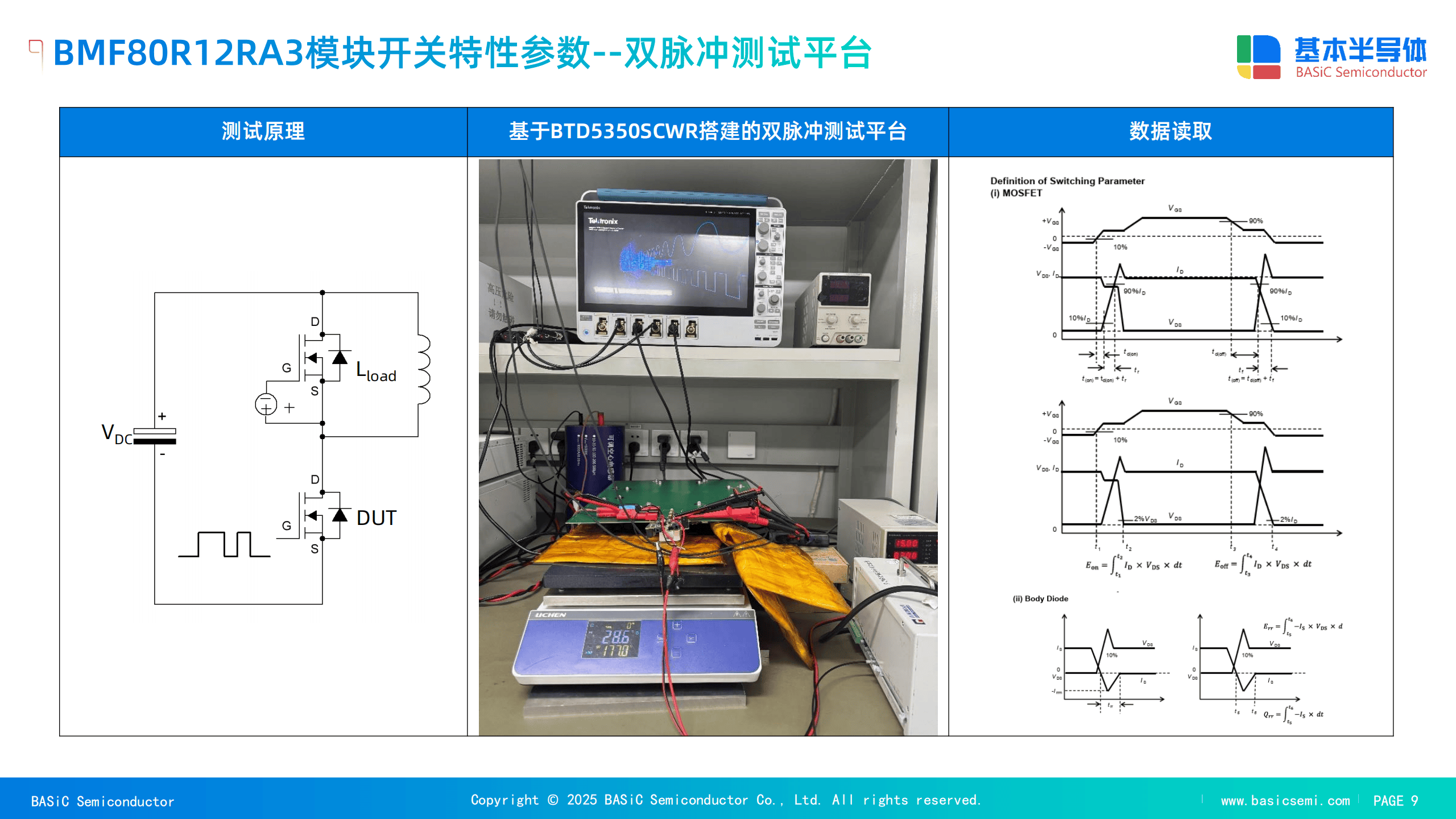

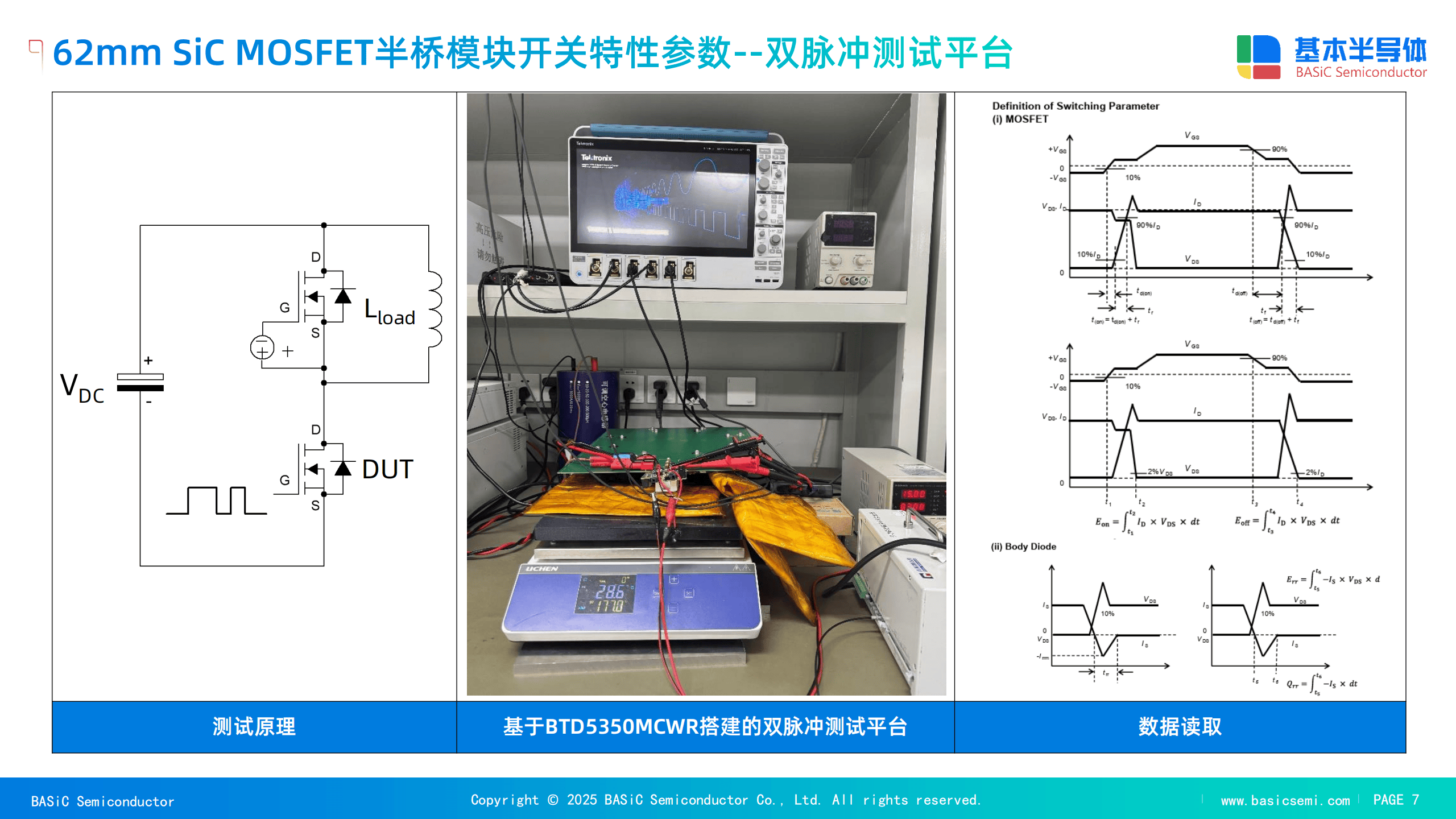

通过对BMF540R12KA3与竞品CAB530M12BM3（Cree）的双脉冲测试数据进行分析，可以清晰地看到基本半导体产品的竞争优势 。
表2：BMF540R12KA3与竞品静态和开关性能对比

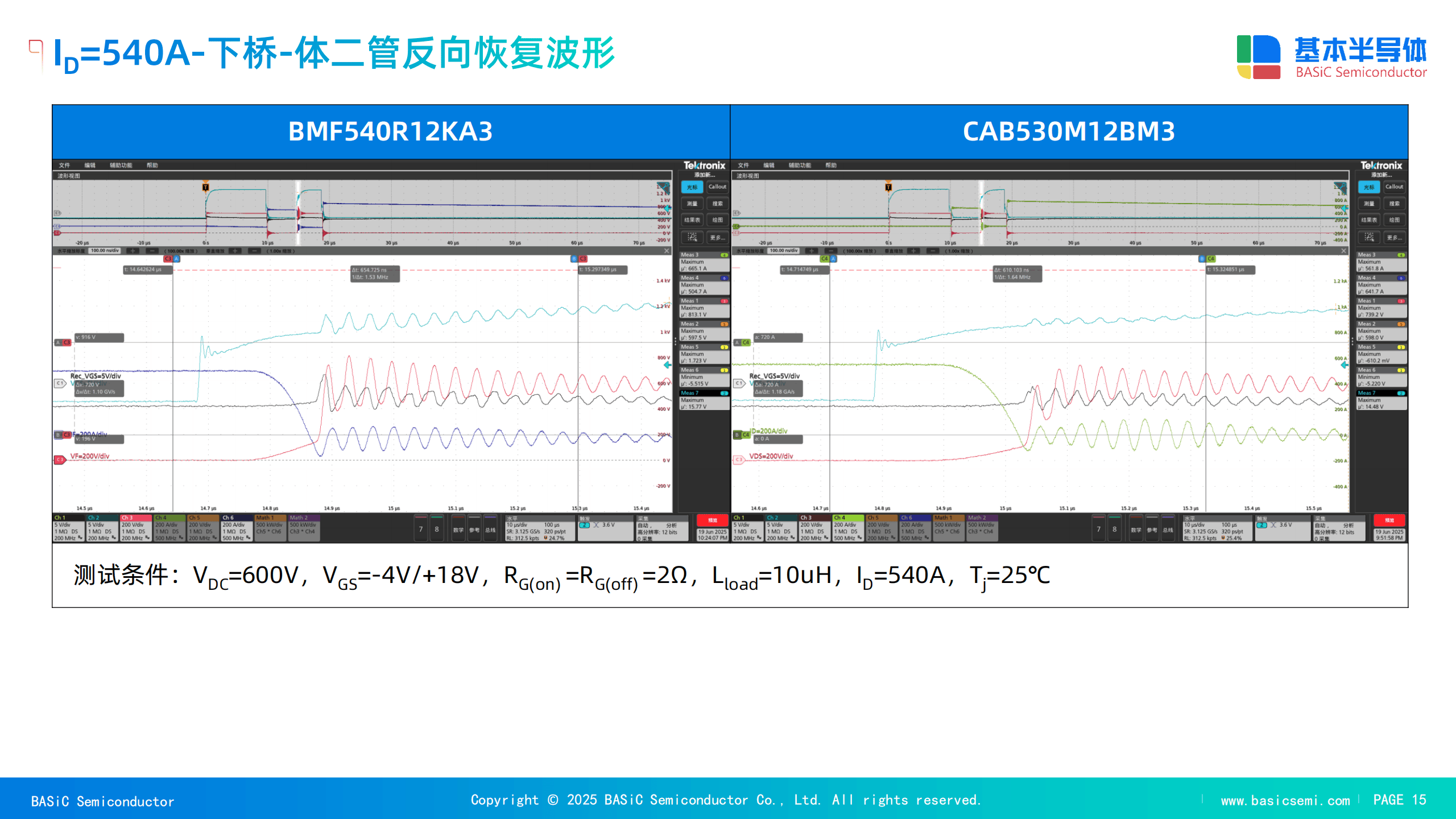

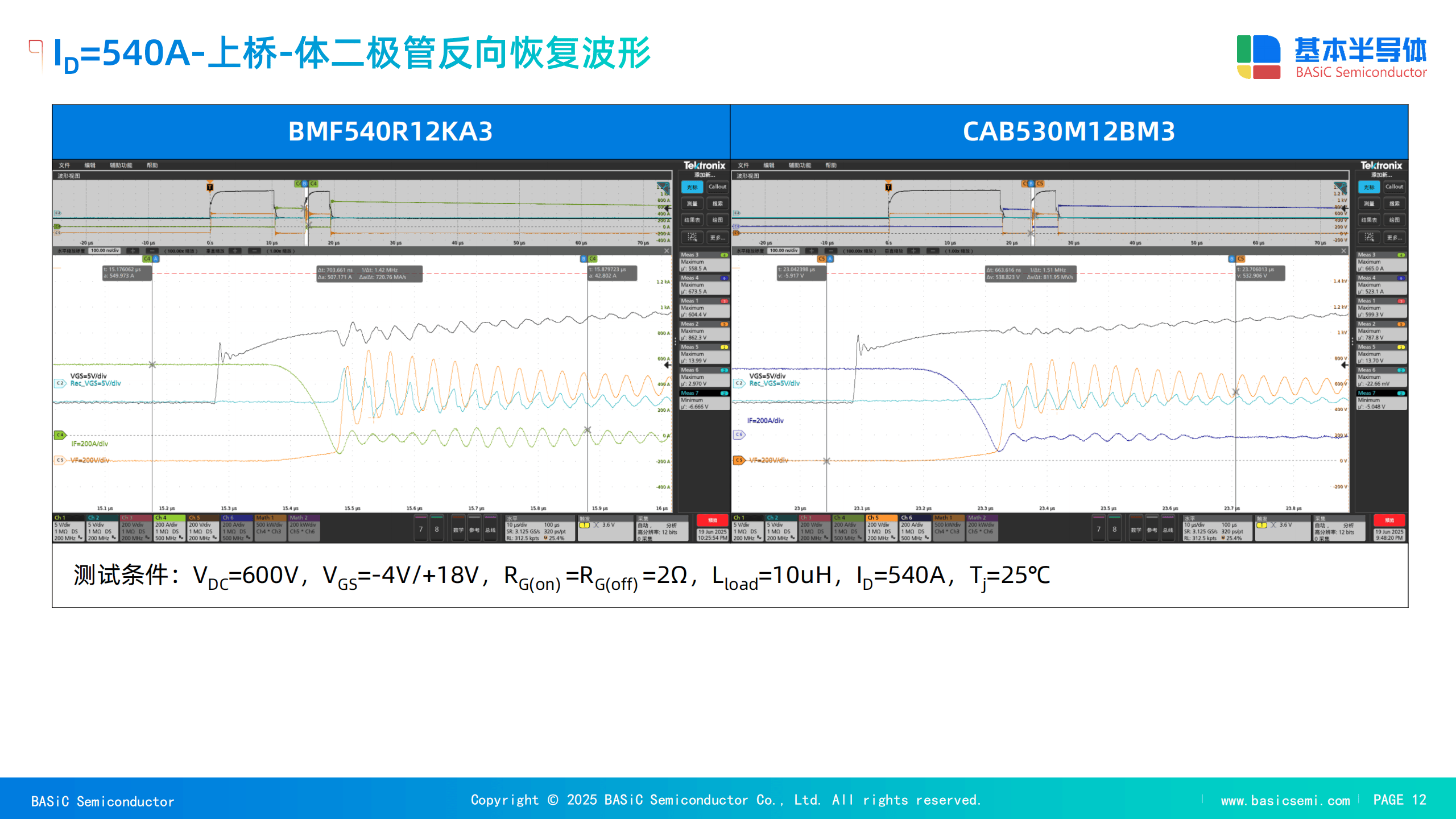

参数BMF540R12KA3CAB530M12BM3单位静态性能 (Tj=25∘C) RDS(on) (引脚端)2.86 (上桥), 2.74 (下桥)2.20 (上桥), 2.31 (下桥)mΩRDS(on) (芯片)2.37 (上桥), 2.24 (下桥)1.92 (上桥), 1.99 (下桥)mΩ静态性能 (Tj=150∘C) RDS(on) (引脚端)3.86 (上桥), 3.63 (下桥)3.53 (上桥), 3.67 (下桥)mΩRDS(on) (芯片)3.63 (上桥), 3.40 (下桥)3.34 (上桥), 3.48 (下桥)mΩ开关损耗 (ID=540A,Tj=175∘C) Eon (上桥)16.4220.09mJEoff (上桥)14.2119.91mJEon (下桥)13.2618.92mJEoff (下桥)14.3920.46mJ反向恢复 (ID=540A,Tj=175∘C) Qrr (体二极管)10.53 (上桥), 9.84 (下桥)9.46 (上桥), 9.96 (下桥)uCIrrm (反向峰值)-352.59 (上桥), -395.59 (下桥)-337.91 (上桥), -362.12 (下桥)A
开关损耗优势：在SiC最核心的竞争点——高频开关损耗上，BMF540R12KA3在高温（175∘C）下展现出明显优势。如下桥臂，BMF540R12KA3的开通损耗$E_{on}为13.26mJ，远低于竞品的18.92mJ。关断损耗E_{off}$也类似，BMF540R12KA3为14.39 mJ，低于竞品的20.46 mJ 。这种在核心性能上的领先优势，使得BMF540R12KA3在相同开关频率下能产生更少的热量，从而提升了系统的整体效率。
反向恢复特性：在反向恢复电荷$Q_{rr}和反向恢复电流峰值I_{rrm}$等关键参数上，BMF540R12KA3与竞品性能相当，均表现出SiC体二极管固有的快速恢复特性 。
这种在核心性能上的领先优势，使得BMF540R12KA3能够为客户提供更高效、更具经济性的解决方案，从而在高功率应用市场中具备强大的竞争力。
第二部分：SiC功率半导体在核心应用领域的技术趋势与产品适配性
2.1 大功率充电桩与充电基础设施
随着电动汽车普及率的提升，充电基础设施正从传统慢充向大功率快充演进，同时电压平台也从400V向800V升级 。这要求充电桩内的功率转换模块必须具备更高的功率密度、更高的转换效率和卓越的可靠性。SiC功率半导体凭借其低开关损耗和高功率密度特性，成为满足这些严苛需求的理想选择。
SiC模块的低开关损耗（如BMF系列模块）使得充电桩转换器可以在更高的频率下工作，这直接导致了变压器、电感等磁性元件的体积大幅减小，从而实现了充电桩的轻量化和小型化，满足了城市部署的密集空间要求 。此外，高效率减少了热量产生，进而减小了冷却系统的体积和重量，最终实现了整个充电桩系统的功率密度革命。例如，SiC器件能够以更少的模块实现更高的功率密度，用数量更少的60kW模块来实现350kW的充电桩目标，这正是BMF540R12KA3等大功率模块的价值所在 。SiC的价值不仅在于技术参数的提升，更在于它在系统层面上带来的“蝴蝶效应”——从根本上解决了高功率电子系统“体积与热量”的矛盾，是实现下一代大功率充电桩的基石。
2.2 数据中心供电架构（SST与HVDC）

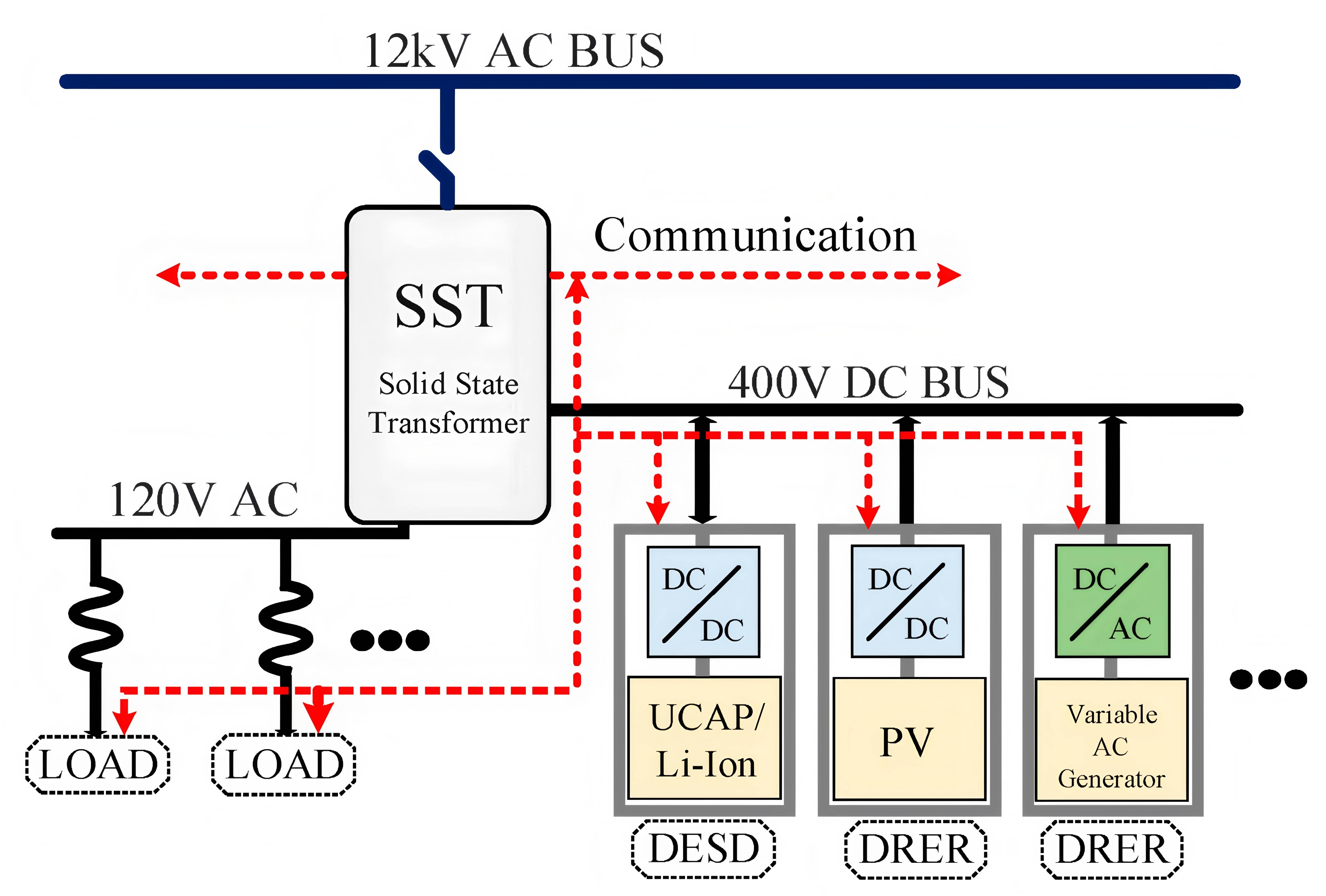

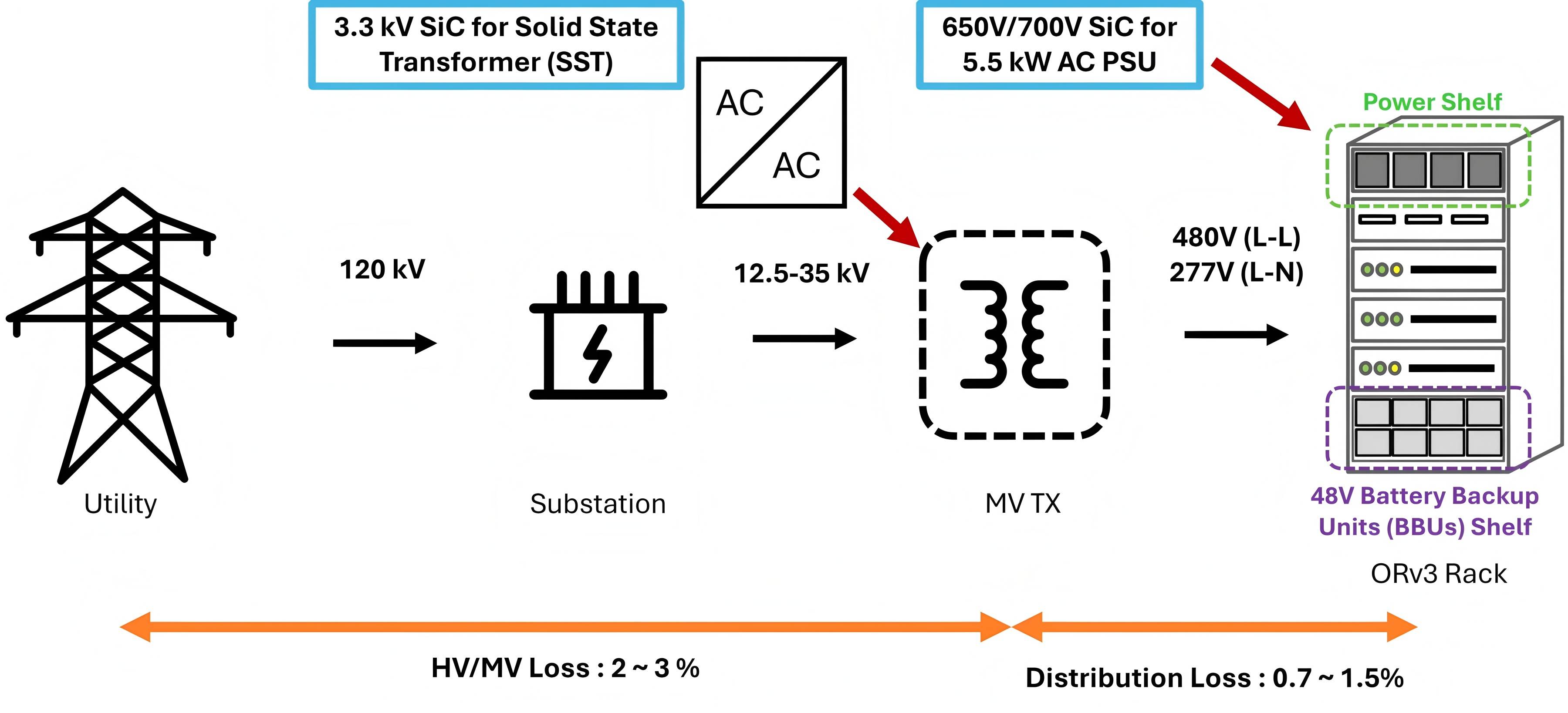

数据中心作为数字经济的基石，其供电系统正面临着巨大的挑战，包括能耗巨大、占地面积紧张和电能质量要求高等。传统的交流UPS供电架构正在向更高效率的固态变压器（SST）和高压直流（HVDC）方案演进 。

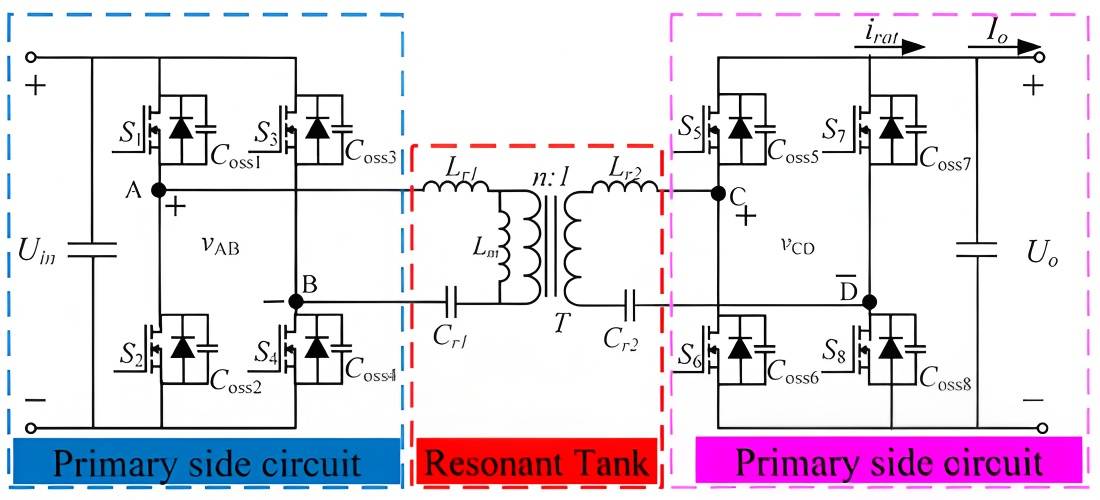

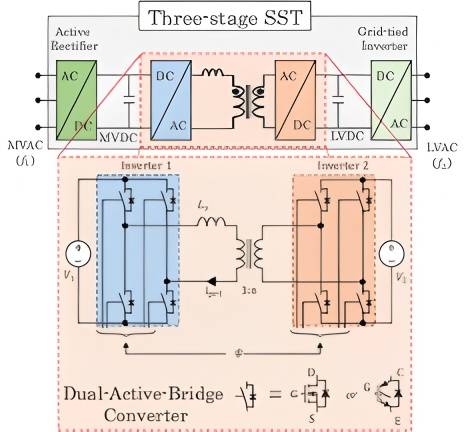

SST应用：SST方案的核心优势在于可控性高和体积小。其通过三级电路拓扑实现电能转换和隔离，其中隔离级的高频DC-DC变换是关键。SiC MOSFET的高频开关能力（如BMF系列模块）使得变压器的工作频率可以从传统的工频（50/60Hz）提升至20kHz-100kHz，从而将变压器体积缩小至传统变压器的1/10，并实现高于98%的隔离级效率，这是SST方案的核心优势 。
HVDC应用：在HVDC供电系统中，SiC模块作为核心功率转换器件，能够实现超过99%的转换效率，并且由于其优异的开关特性，能够实现单位功率因数（PF≈1）和抑制电网谐波污染（THD<5%），提供更纯净、稳定的直流电源 。在数据中心这种对效率和可靠性有极致要求的大规模系统中，SiC带来的哪怕是微小的效率提升，其累积的经济效益也极其可观，这使得SiC器件在数据中心供电中的应用是从“技术可行”到“经济最优”的必然选择。
2.3 高频工业电源与制氢电源
高频工业电源（如焊机、感应加热）和制氢电源均需要高频、大功率、高可靠性的电力转换系统。

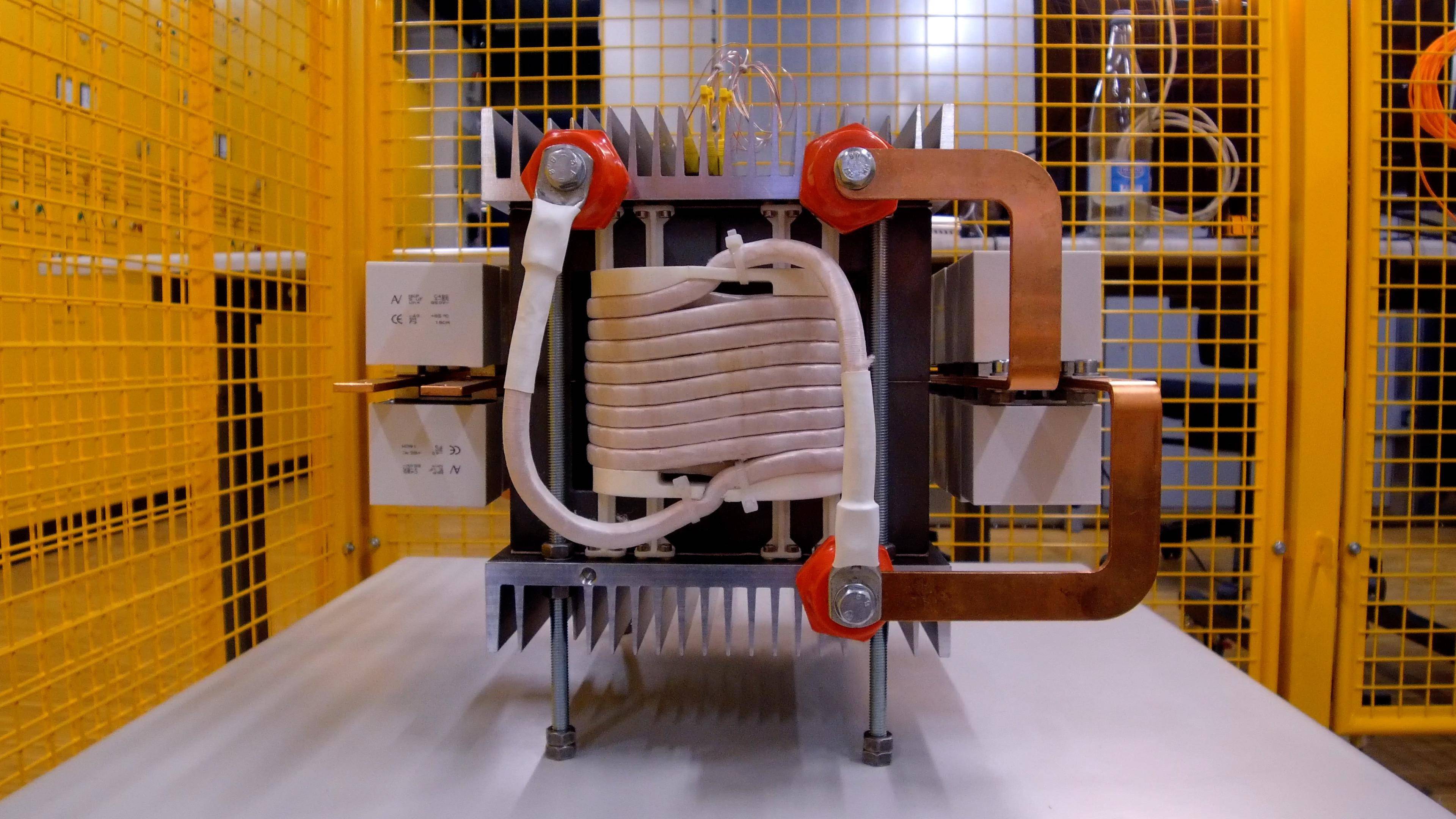

高频工业电源：BMF系列模块的低开关损耗和低寄生电感设计，使得高频工业电源可以工作在更高的频率，从而减小了电感、电容等无源元件的体积，降低了系统成本，并提高了动态响应速度和控制精度 。例如，在感应加热应用中，SiC器件的高频特性能够产生更高频率的电磁场，从而实现更高效、更精确的加热控制。
制氢电源：制氢过程对直流电源的功率和稳定性要求极高，同时电能消耗是其主要成本。SiC模块的高效率能直接降低制氢过程中的电能消耗，其高功率密度则能够构建更紧凑、更易于集成的整流系统，满足未来大规模制氢产业的发展需求。
第三部分：高性能门极驱动与短路保护方案
3.1 米勒效应：高频SiC应用的关键挑战

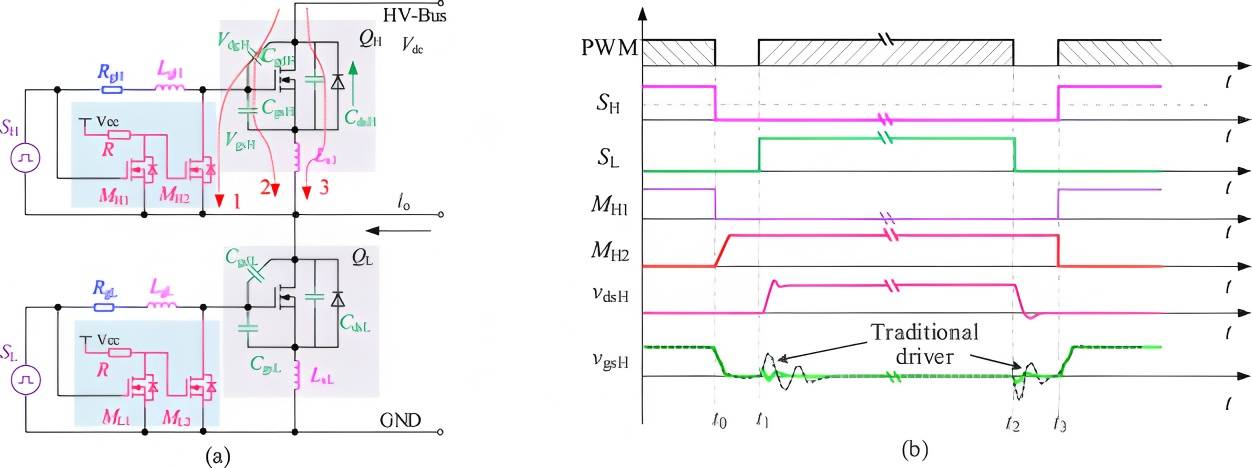

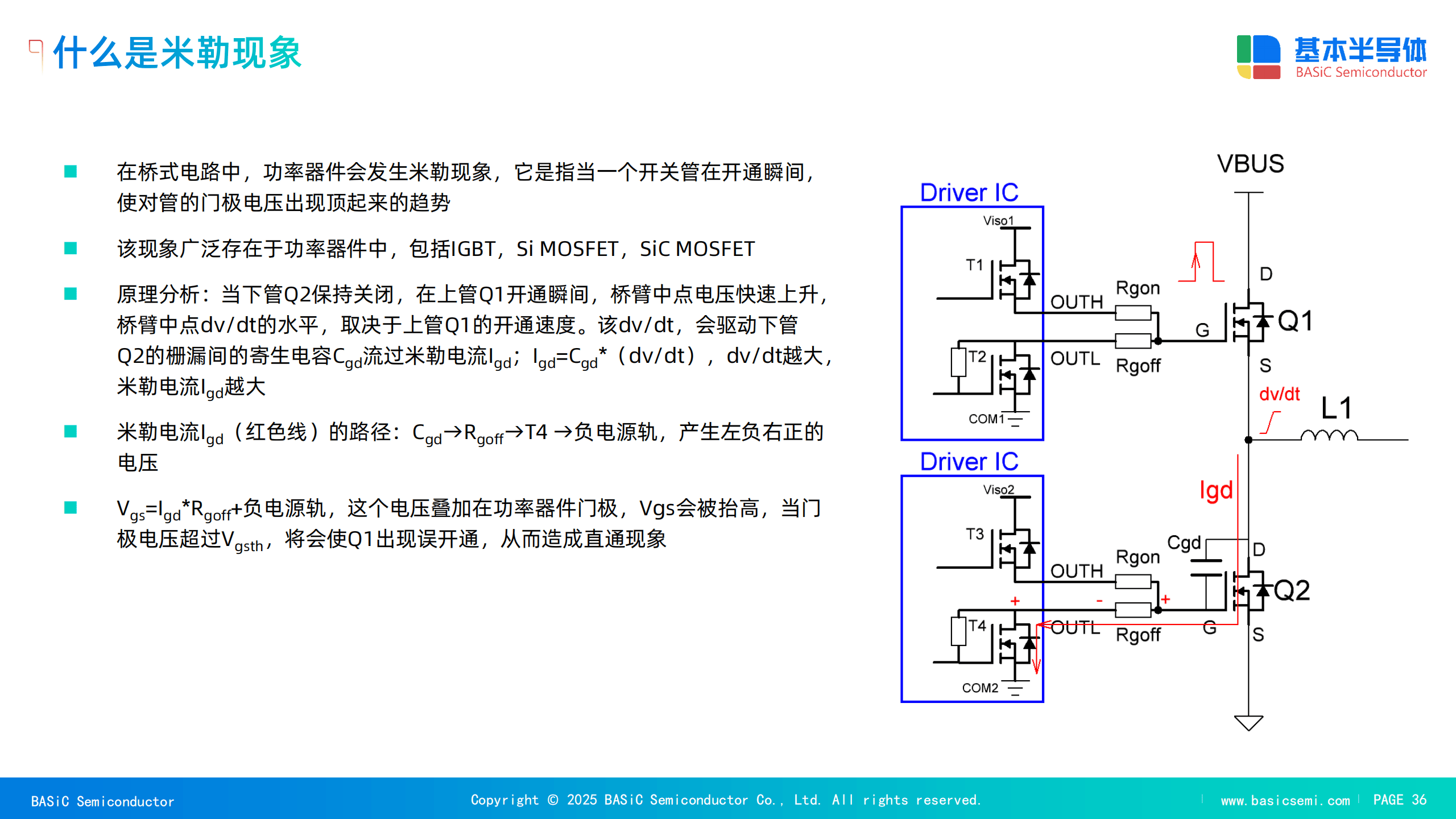

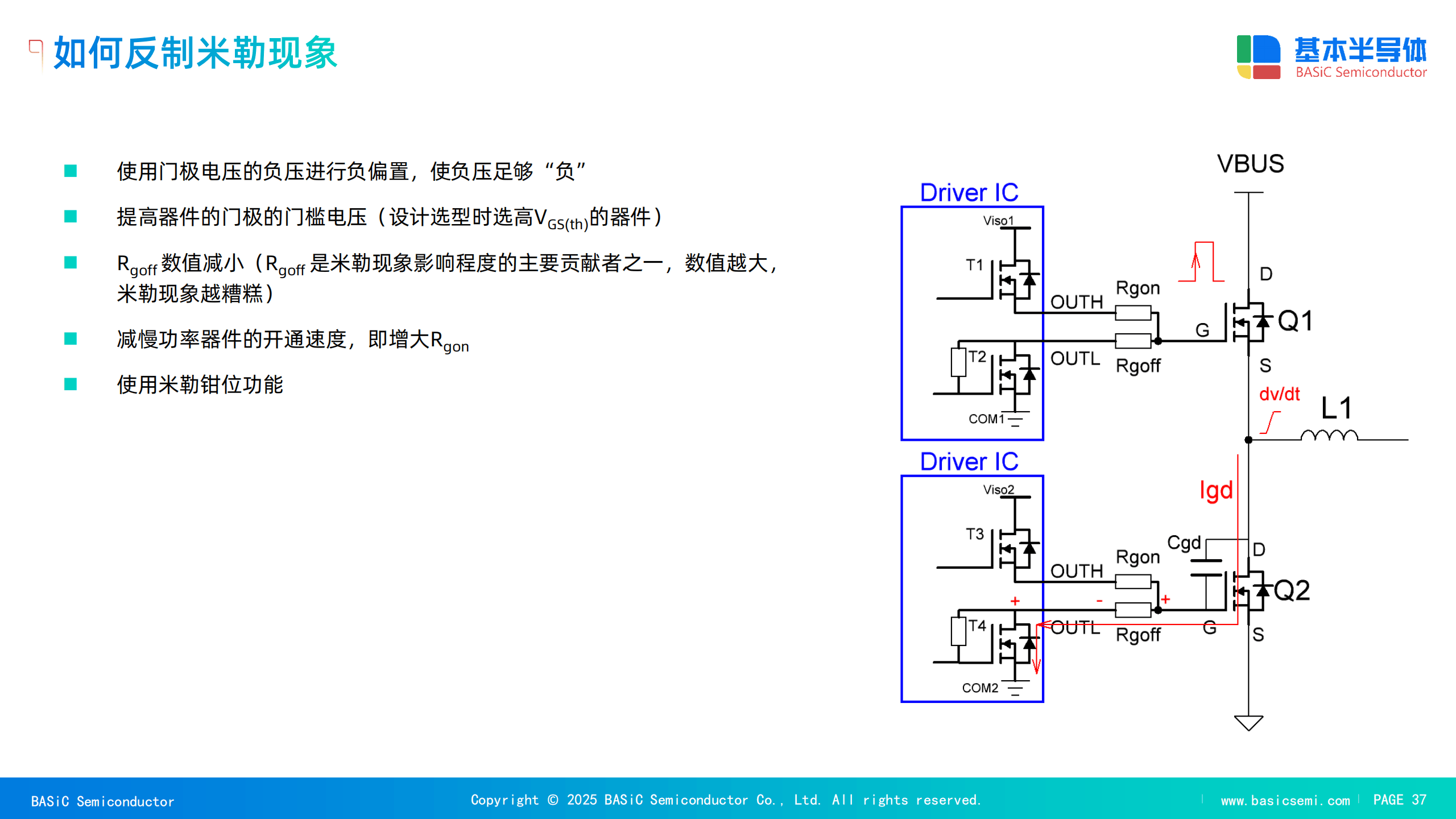

米勒效应是高频SiC应用中一个必须解决的关键工程挑战。在半桥电路中，当下管处于关断状态时，其门极-源极电压（VGS）通过门极-漏极寄生电容（Cgd）与上管的漏极-源极电压（VDS）耦合。当上管开通，桥臂中点电压迅速上升时，这个高dv/dt会通过$C_{gd}$产生一个米勒电流(Igd) 。这个米勒电流流过下管门极回路的关断电阻，会在其门极产生一个正向电压尖峰。如果这个尖峰电压超过下管的门槛电压(VGS(th))，就会导致下管误导通，从而引发上下管同时导通的“桥臂直通”现象，造成灾难性损坏 。由于SiC MOSFET的门槛电压通常较低（如2.7V），且其开关速度（ dv/dt）远高于Si IGBT，这使得SiC器件的米勒效应问题远比Si器件严重，必须从系统层面解决。

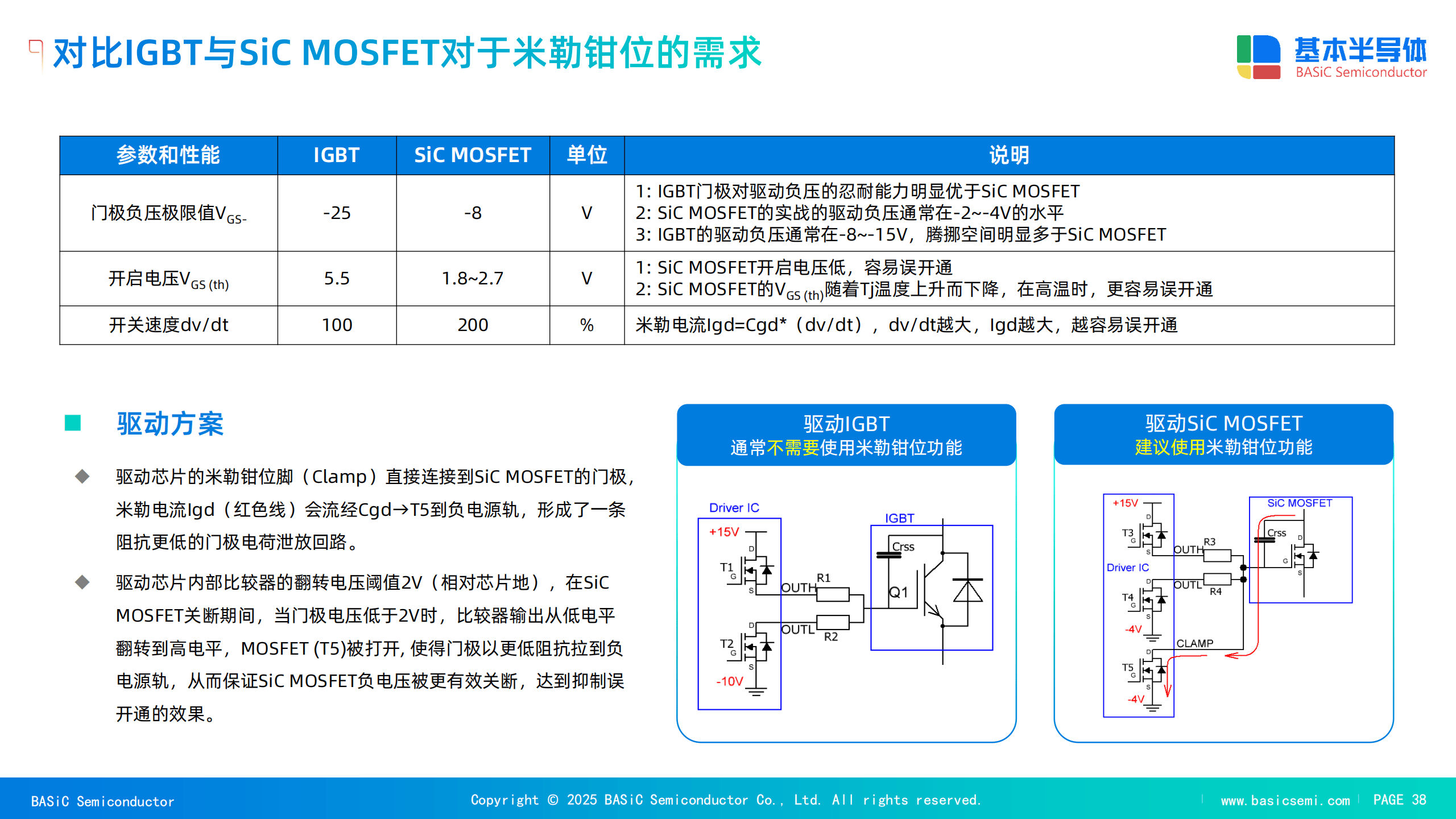

3.2 有源米勒钳位（Active Miller Clamp）工作机制
为有效应对米勒效应，基本半导体推出了配套的BTD5452R隔离型门极驱动芯片。该芯片的核心功能之一是集成了有源米勒钳位（Active Miller Clamp）功能 。

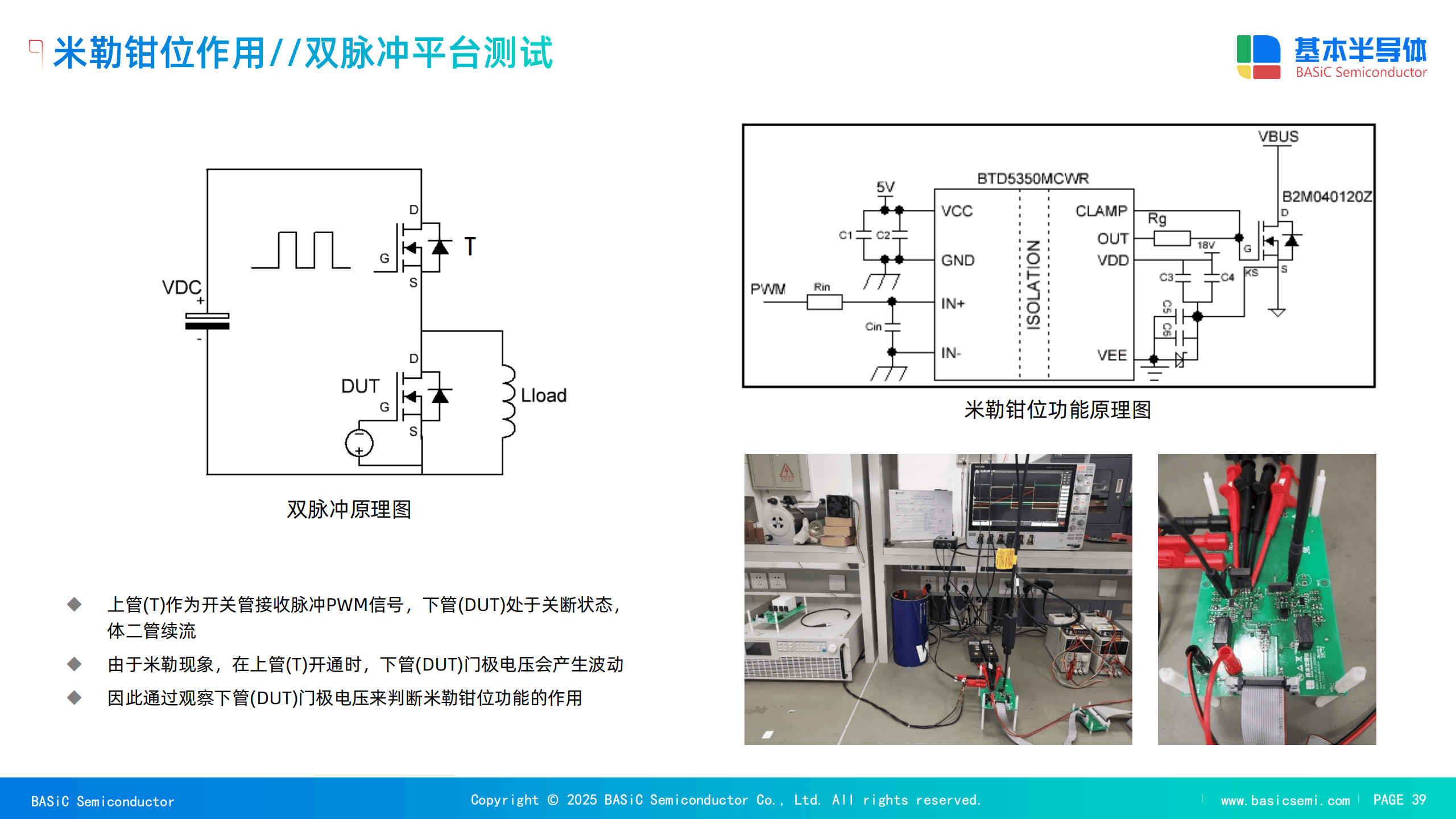

其工作原理为：驱动芯片通过一个专用的钳位引脚（CLAMP）和内部低阻抗MOSFET来解决米勒效应。在SiC器件关断期间，当其门极电压下降并低于一个预设的阈值（相对于VEE的1.8V）时，芯片内部的钳位MOSFET被激活，提供一个低阻抗路径将门极有效钳位到负偏压VEE，从而将米勒电流(Igd)安全地分流，抑制门极电压尖峰 。BTD5452R在钳位电压 VCLAMP=1V时，钳位电流可达1A，这为器件关断提供了强有力的保障 。

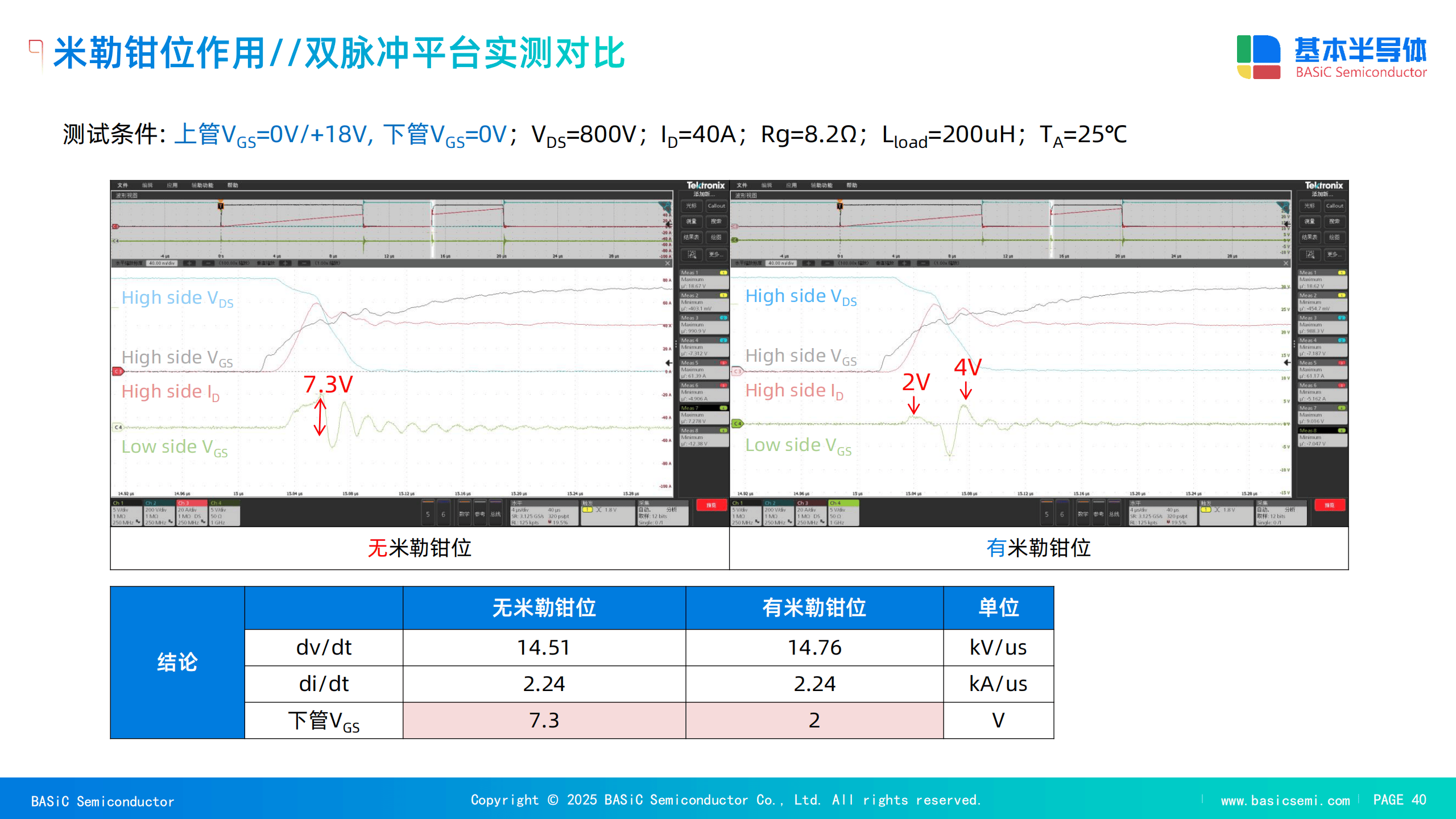

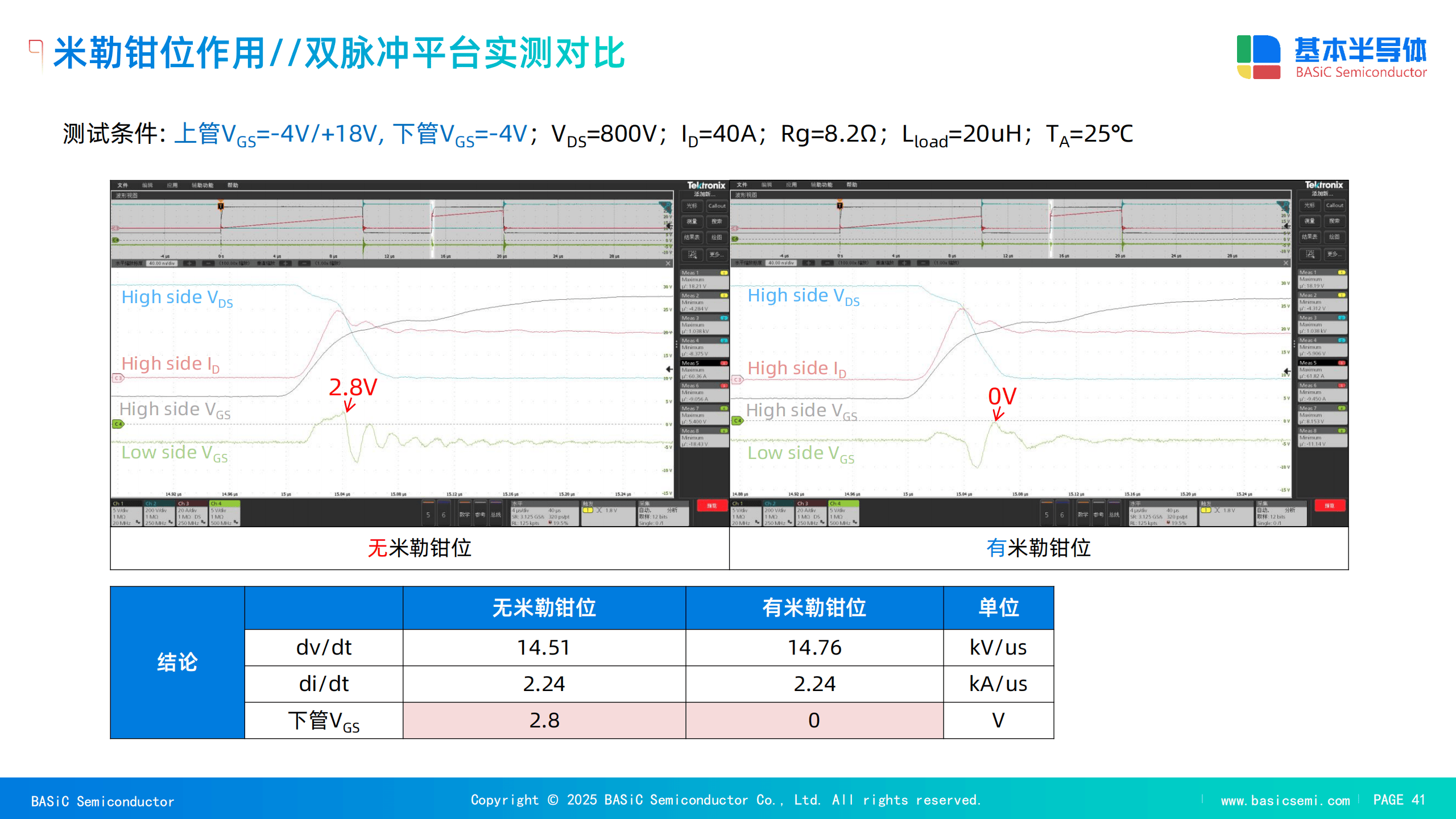

文档提供的仿真波形数据直观地验证了该功能的有效性。在“无米勒钳位”条件下，下管的门极电压尖峰被抬高至7.3V，而在“有米勒钳位”时，该尖峰被有效抑制至2V 。这种显著的差异为BTD5452R功能的有效性提供了直接证据，证明了有源米勒钳位是利用SiC优势、同时保障系统可靠性的必要功能。
3.3 退饱和（DESAT）短路保护与软关断
BTD5452R的退饱和（DESAT）短路保护与软关断功能是SiC器件在工业应用中获得高可靠性的另一重要保障。该机制通过持续监测器件的漏极-源极电压(VDS)，来检测是否存在短路或过流故障 。
检测机制：在正常导通状态下，SiC MOSFET的$V_{DS}极低。但在发生短路等过流故障时，即使门极处于导通状态，器件的V_{DS}$也会因高电流而“退饱和”并迅速上升。当该电压超过预设的DESAT阈值（>9V，相对于VSS）时，BTD5452R会立即判定为故障，并通过XFLT引脚向主控制器发出报警信号 。
软关断流程：在检测到DESAT故障后，驱动芯片会立即启动软关断模式，通过可控的150mA峰值电流逐步关断器件 。这种软关断而非硬关断的方式能够有效控制 di/dt，从而避免在寄生电感上产生瞬态过电压，保护器件免受灾难性损坏。软关断通过牺牲一点关断速度，换取了系统在故障发生时的安全性和鲁棒性，这是在工业和车载等对安全性要求极高的应用中不可或缺的功能 。
表3：BTD5452R门极驱动芯片核心特性
参数典型值单位说明有源米勒钳位 钳位阈值电压1.8V相对于VEE，钳位功能激活的电压阈值钳位电流能力1A当VCLAMP=1V时的电流能力短路保护（DESAT） DESAT阈值电压9V相对于VSS，判定为故障的电压阈值软关断电流150mA故障发生时，以该电流安全关断器件隔离与驱动能力 峰值拉电流5A-峰值灌电流9A-绝缘电压5700Vrms-CMTI250V/ns共模瞬态抑制能力
结论与展望
深圳市倾佳电子有限公司（简称“倾佳电子”）是聚焦新能源与电力电子变革的核心推动者：
倾佳电子成立于2018年，总部位于深圳福田区，定位于功率半导体与新能源汽车连接器的专业分销商，业务聚焦三大方向：
新能源：覆盖光伏、储能、充电基础设施；
交通电动化：服务新能源汽车三电系统（电控、电池、电机）及高压平台升级；
数字化转型：支持AI算力电源、数据中心等新型电力电子应用。
公司以“推动国产SiC替代进口、加速能源低碳转型”为使命，响应国家“双碳”政策（碳达峰、碳中和），致力于降低电力电子系统能耗。
需求SiC碳化硅MOSFET单管及功率模块，配套驱动板及驱动IC，请搜索倾佳电子杨茜
倾佳电子通过对基本半导体SiC功率半导体系列产品及其配套驱动方案的深入分析，可以得出以下结论：
技术实力雄厚：基本半导体构建了从分立器件到大功率模块的完整SiC产品线，其BMF系列模块在导通电阻和开关损耗等核心性能指标上表现优异，尤其是在高温下的动态性能已展现出超越行业领先竞品的实力。
封装技术可靠：通过采用高性能的Si3N4陶瓷基板和铜基板，基本半导体在牺牲部分热导率的权衡下，显著提升了模块的机械强度和热循环可靠性，这对于其在高功率、高应力应用中的长期稳定运行至关重要。
系统方案完整：配套的BTD5452R隔离型门极驱动芯片，通过其有源米勒钳位和DESAT短路保护与软关断功能，有效地解决了SiC器件在高频应用中的误导通和过流保护挑战，为客户提供了一站式的“芯片+驱动”系统级解决方案。
展望未来，SiC技术在工业制氢、数据中心供电、大功率充电基础设施等领域的渗透率将持续攀升。这些应用对功率密度、能效和可靠性的需求将不断驱动着功率半导体技术的革新。基本半导体凭借其在SiC芯片设计、封装技术和驱动方案上的综合实力，已为迎接这些技术挑战做好了充分准备。其低损耗、高可靠性的SiC功率器件，将成为推动未来电力电子系统向更高性能迈进的关键力量。
