CH32V103应用教程——ADC

本章教程使用CH32V103开发板的ADC1通道1对开发板的VCC引脚和GND引脚进行采样,并将采样结果通过串口调试助手打印显示。

1、ADC简介及相关函数介绍
CH32V103的ADC模块包含一个 12 位的逐次逼近型的模拟数字转换器,最高14MHz的输入时钟。支持16个外部通道和2个内部信号源采样源。可完成通道的单次转换、连续转换,通道间自动扫描模式、间断模式、外部触发模式等功能。可以通过模拟看门狗功能监测通道电压是否在阈值范围内。

关于ADC具体信息,可参考CH32V103应用手册。ADC标准库函数具体内容如下:
void ADC_DeInit(ADC_TypeDef* ADCx);
void ADC_Init(ADC_TypeDef* ADCx, ADC_InitTypeDef* ADC_InitStruct);
void ADC_StructInit(ADC_InitTypeDef* ADC_InitStruct);
void ADC_Cmd(ADC_TypeDef* ADCx, FunctionalState NewState);
void ADC_DMACmd(ADC_TypeDef* ADCx, FunctionalState NewState);
void ADC_ITConfig(ADC_TypeDef* ADCx, uint16_t ADC_IT, FunctionalState NewState);
void ADC_ResetCalibration(ADC_TypeDef* ADCx);
FlagStatus ADC_GetResetCalibrationStatus(ADC_TypeDef* ADCx);
void ADC_StartCalibration(ADC_TypeDef* ADCx);
FlagStatus ADC_GetCalibrationStatus(ADC_TypeDef* ADCx);
void ADC_SoftwareStartConvCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
FlagStatus ADC_GetSoftwareStartConvStatus(ADC_TypeDef* ADCx);
void ADC_DiscModeChannelCountConfig(ADC_TypeDef* ADCx, uint8_t Number);
void ADC_DiscModeCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
void ADC_RegularChannelConfig(ADC_TypeDef* ADCx, uint8_t ADC_Channel, uint8_t Rank, uint8_t ADC_SampleTime);
void ADC_ExternalTrigConvCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
uint16_t ADC_GetConversionValue(ADC_TypeDef* ADCx);
uint32_t ADC_GetDualModeConversionValue(void);
void ADC_AutoInjectedConvCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
void ADC_InjectedDiscModeCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
void ADC_ExternalTrigInjectedConvConfig(ADC_TypeDef* ADCx, uint32_t ADC_ExternalTrigInjecConv);
void ADC_ExternalTrigInjectedConvCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
void ADC_SoftwareStartInjectedConvCmd(ADC_TypeDef* ADCx, FunctionalState NewState);
FlagStatus ADC_GetSoftwareStartInjectedConvCmdStatus(ADC_TypeDef* ADCx);
void ADC_InjectedChannelConfig(ADC_TypeDef* ADCx, uint8_t ADC_Channel, uint8_t Rank, uint8_t ADC_SampleTime);
void ADC_InjectedSequencerLengthConfig(ADC_TypeDef* ADCx, uint8_t Length);
void ADC_SetInjectedOffset(ADC_TypeDef* ADCx, uint8_t ADC_InjectedChannel, uint16_t Offset);
uint16_t ADC_GetInjectedConversionValue(ADC_TypeDef* ADCx, uint8_t ADC_InjectedChannel);
void ADC_AnalogWatchdogCmd(ADC_TypeDef* ADCx, uint32_t ADC_AnalogWatchdog);
void ADC_AnalogWatchdogThresholdsConfig(ADC_TypeDef* ADCx, uint16_t HighThreshold, uint16_t LowThreshold);
void ADC_AnalogWatchdogSingleChannelConfig(ADC_TypeDef* ADCx, uint8_t ADC_Channel);
void ADC_TempSensorVrefintCmd(FunctionalState NewState);
FlagStatus ADC_GetFlagStatus(ADC_TypeDef* ADCx, uint8_t ADC_FLAG);
void ADC_ClearFlag(ADC_TypeDef* ADCx, uint8_t ADC_FLAG);
ITStatus ADC_GetITStatus(ADC_TypeDef* ADCx, uint16_t ADC_IT);
void ADC_ClearITPendingBit(ADC_TypeDef* ADCx, uint16_t ADC_IT);
s32 TempSensor_Volt_To_Temper(s32 Value);
1.1、void ADC_DeInit(ADC_TypeDef* ADCx)
功  能:将ADCx外围寄存器初始化为其默认重置值。
输  入:ADCx:其中x可以是1以选择ADC外围设备。

1.2、void ADC_Init(ADC_TypeDef* ADCx, ADC_InitTypeDef* ADC_InitStruct)
功  能:根据ADC_InitStruct中指定的参数初始化ADCx外围设备。
输  入:ADCx:其中x可以是1以选择ADC外围设备;ADC_InitStruct:指向包含指定ADC外围设备的配置信息的ADC_InitTypeDef结构的指针。

1.3、void ADC_StructInit(ADC_InitTypeDef* ADC_InitStruct)
功  能:用默认值填充每个ADC_InitStruct成员。
输  入:ADC_InitStruct:指向包含指定ADC外围设备的配置信息的ADC_InitTypeDef结构的指针。

1.4、void ADC_Cmd(ADC_TypeDef* ADCx, FunctionalState NewState)
功  能:启用或禁用指定的ADC外围设备。
输  入:ADCx:其中x可以是1以选择ADC外围设备;NewState:启用或禁用。

1.5、void ADC_DMACmd(ADC_TypeDef* ADCx, FunctionalState NewState)
功  能:启用或禁用指定的ADC DMA请求。
输  入:ADCx:其中x可以是1以选择ADC外围设备;NewState:启用或禁用。

1.6、void ADC_ITConfig(ADC_TypeDef* ADCx, uint16_t ADC_IT, FunctionalState NewState)
功  能:启用或禁用指定的ADC中断。
输  入:ADCx:其中x可以是1以选择ADC外围设备;ADC_IT:指定要启用或禁用的ADC中断源。NewState:启用或禁用。

1.7、void ADC_ResetCalibration(ADC_TypeDef* ADCx)
功  能:重置所选ADC校准寄存器。
输  入:ADCx:其中x可以是1以选择ADC外围设备。

1.8、FlagStatus ADC_GetResetCalibrationStatus(ADC_TypeDef* ADCx)
功  能:获取所选ADC重置校准寄存器状态。
输  入:ADCx:其中x可以是1以选择ADC外围设备。

1.9、void ADC_StartCalibration(ADC_TypeDef* ADCx)
功  能:启动所选ADC校准过程。
输  入:ADCx:其中x可以是1以选择ADC外围设备。

1.10、FlagStatus ADC_GetCalibrationStatus(ADC_TypeDef* ADCx)
功  能:获取所选ADC校准状态。
输  入:ADCx:其中x可以是1以选择ADC外围设备。

1.11、void ADC_SoftwareStartConvCmd(ADC_TypeDef* ADCx, FunctionalState NewState)
功  能:启用或禁用所选ADC软件启动转换。
输  入:ADCx:其中x可以是1以选择ADC外围设备;NewState:启用或禁用。

1.12、FlagStatus ADC_GetSoftwareStartConvStatus(ADC_TypeDef* ADCx)
功  能:获取所选ADC软件开始转换状态。
输  入:ADCx:其中x可以是1以选择ADC外围设备。

1.13、void ADC_DiscModeChannelCountConfig(ADC_TypeDef* ADCx, uint8_t Number)
功  能:为所选ADC常规组通道配置不连续模式。
输  入:ADCx:其中x可以是1以选择ADC外围设备;Number:指定不连续模式常规通道计数值。

1.14、void ADC_DiscModeCmd(ADC_TypeDef* ADCx, FunctionalState NewState)
功  能:为指定的ADC启用或禁用常规组通道上的不连续模式。
输  入:ADCx:其中x可以是1以选择ADC外围设备;NewState:启用或禁用。

1.15、void ADC_RegularChannelConfig(ADC_TypeDef* ADCx, uint8_t ADC_Channel, uint8_t Rank, uint8_t ADC_SampleTime)
功  能:为所选ADC常规通道配置其在序列器中的相应列组及其采样时间。
输  入:ADCx:其中x可以是1以选择ADC外围设备;ADC_Channel:要配置的ADC信道;Rank:常规组序列器中的等级;ADC_SampleTime:要为所选通道设置的采样时间值。

1.16、void ADC_ExternalTrigConvCmd(ADC_TypeDef* ADCx, FunctionalState NewState)
功  能:通过外部触发器启用或禁用ADCx转换。
输  入:ADCx:其中x可以是1以选择ADC外围设备;NewState:启用或禁用。

1.17、uint16_t ADC_GetConversionValue(ADC_TypeDef* ADCx)
功  能:返回常规通道的最后一个ADCx转换结果数据。
输  入:ADCx:其中x可以是1以选择ADC外围设备。

1.18、uint32_t ADC_GetDualModeConversionValue(void)
功  能:以双模式返回最后一个ADC1和ADC2转换结果数据。
输  入:无。

1.19、void ADC_AutoInjectedConvCmd(ADC_TypeDef* ADCx, FunctionalState NewState)
功  能:启用或禁用所选ADC在常规转换后自动注入组转换。
输  入:ADCx:其中x可以是1以选择ADC外围设备;NewState:启用或禁用。

1.20、void ADC_InjectedDiscModeCmd(ADC_TypeDef* ADCx, FunctionalState NewState)
功  能:为指定的ADC启用或禁用注入组通道的不连续模式。
输  入:ADCx:其中x可以是1以选择ADC外围设备;NewState:启用或禁用。

1.21、void ADC_ExternalTrigInjectedConvConfig(ADC_TypeDef* ADCx, uint32_t ADC_ExternalTrigInjecConv)
功  能:为注入通道转换配置ADCx外部触发器。
输  入:ADCx:其中x可以是1以选择ADC外围设备;ADC_ExternalTrigInjecConv:指定开始注入转换的ADC触发器。

1.22、void ADC_ExternalTrigInjectedConvCmd(ADC_TypeDef* ADCx, FunctionalState NewState)
功  能:通过外部触发器启用或禁用ADCx注入通道转换。
输  入:ADCx:其中x可以是1以选择ADC外围设备;NewState:启用或禁用。

1.23、void ADC_SoftwareStartInjectedConvCmd(ADC_TypeDef* ADCx, FunctionalState NewState)
功  能:启用或禁用注入通道转换的所选ADC启动。
输  入:ADCx:其中x可以是1以选择ADC外围设备;NewState:启用或禁用。

1.24、FlagStatus ADC_GetSoftwareStartInjectedConvCmdStatus(ADC_TypeDef* ADCx)
功  能:获取所选ADC软件开始注入转换状态。
输  入:ADCx:其中x可以是1以选择ADC外围设备。

1.25、void ADC_InjectedChannelConfig(ADC_TypeDef* ADCx, uint8_t ADC_Channel, uint8_t Rank, uint8_t ADC_SampleTime)
功  能:为所选ADC注入通道配置其在序列器中的相应秩及其采样时间。
输  入:ADCx:其中x可以是1以选择ADC外围设备;ADC_Channel:要配置的ADC信道;Rank:注入组序列器中的秩;ADC_SampleTime:要为所选通道设置的采样时间值。

1.26、void ADC_InjectedSequencerLengthConfig(ADC_TypeDef* ADCx, uint8_t Length)
功  能:配置注入通道的序列器长度。
输  入:ADCx:其中x可以是1以选择ADC外围设备;Length:序列器的长度。

1.27、void ADC_SetInjectedOffset(ADC_TypeDef* ADCx, uint8_t ADC_InjectedChannel, uint16_t Offset)
功  能:设置注入通道转换值偏移。
输  入:ADCx:其中x可以是1以选择ADC外围设备;Offset:所选ADC注入通道的偏移值。

1.28、uint16_t ADC_GetInjectedConversionValue(ADC_TypeDef* ADCx, uint8_t ADC_InjectedChannel)
功  能:ADC返回注入通道的结果。
输  入:ADCx:其中x可以是1以选择ADC外围设备;ADC_InjectedChannel:转换后的ADC注入通道。

1.29、void ADC_AnalogWatchdogCmd(ADC_TypeDef* ADCx, uint32_t ADC_AnalogWatchdog)
功  能:启用或禁用单个/所有常规或注入通道上的模拟看门狗。
输  入:ADCx:其中x可以是1以选择ADC外围设备;ADC_AnalogWatchdog:ADC模拟看门狗配置。

1.30、void ADC_AnalogWatchdogThresholdsConfig(ADC_TypeDef* ADCx, uint16_t HighThreshold,uint16_t LowThreshold)
功  能:配置模拟看门狗的高阈值和低阈值。
输  入:ADCx:其中x可以是1以选择ADC外围设备;HighThreshold:ADC模拟看门狗高阈值;LowThreshold:ADC模拟看门狗低阈值。

1.31、void ADC_AnalogWatchdogSingleChannelConfig(ADC_TypeDef* ADCx, uint8_t ADC_Channel)
功  能:配置模拟看门狗保护的单通道。
输  入:ADCx:其中x可以是1以选择ADC外围设备;ADC_Channel:为模拟看门狗配置的ADC信道。

1.32、void ADC_TempSensorVrefintCmd(FunctionalState NewState)
功  能:启用或禁用温度传感器和Vrefint通道。
输  入:NewState:启用或禁用。

1.33、FlagStatus ADC_GetFlagStatus(ADC_TypeDef* ADCx, uint8_t ADC_FLAG)
功  能:检查是否设置了指定的ADC标志。
输  入:ADCx:其中x可以是1以选择ADC外围设备;ADC_FLAG:指定要检查的标志。

1.34、void ADC_ClearFlag(ADC_TypeDef* ADCx, uint8_t ADC_FLAG)
功  能:清除ADCx的挂起标志。
输  入:ADCx:其中x可以是1以选择ADC外围设备;ADC_FLAG:指定要清除的标志。

1.35、ITStatus ADC_GetITStatus(ADC_TypeDef* ADCx, uint16_t ADC_IT)
功  能:检查指定的ADC中断是否已发生。
输  入:ADCx:其中x可以是1以选择ADC外围设备;ADC_IT:指定要检查的ADC中断源。

1.36、void ADC_ClearITPendingBit(ADC_TypeDef* ADCx, uint16_t ADC_IT)
功  能:清除ADCx的中断挂起位。
输  入:ADCx:其中x可以是1以选择ADC外围设备;ADC_IT:指定要清除的ADC中断挂起位。

1.37、s32 TempSensor_Volt_To_Temper(s32 Value)
功  能:内部温度传感器电压与温度之间的关系。
输  入:Value:电压值。

以上函数均为库函数内部函数,在进行使用时只需在程序中进行调用即可。

2、硬件设计
本章教程通过ADC1通道1读取开发板VCC引脚和GND引脚ADC值,并通过串口调试助手打印显示出来。

3、软件设计
CH32V103C8T6的ADC_IN1在PC1和PA1引脚,本文使用PA1,通过PA1读取开发板VCC引脚ADC值和GND引脚ADC值,具体程序如下:
adc.h文件
#ifndef __ADC_H
#define __ADC_H

#include "ch32v10x_conf.h"

void adc_Init(void);
u16 get_adc(u8 ch);

#endif
adc.h文件主要是函数的声明.
adc.c文件
#include "adc.h"

void adc_Init(void)
{
    ADC_InitTypeDef ADC_InitStructure;
    GPIO_InitTypeDef GPIO_InitStructure;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA |RCC_APB2Periph_ADC1 , ENABLE ); //使能GPIOA时钟和ADC

    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
    GPIO_Init(GPIOA, &GPIO_InitStructure);

    RCC_ADCCLKConfig(RCC_PCLK2_Div6); //设置ADC时钟分频为6分频
    ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;   //配置ADC为独立模式
    ADC_InitStructure.ADC_ScanConvMode = DISABLE;        //设置在单通道模式下执行转换
    ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;  //设置在单次模式下执行转换
    ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None; //设置转换不是由外部触发启动
    ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right; //设置ADC数据右对齐
    ADC_InitStructure.ADC_NbrOfChannel = 1;                //顺序进行规则转换的ADC通道的数目
    ADC_Init(ADC1, &ADC_InitStructure);                    //根据ADC_InitStructure中指定的参数初始化ADC1寄存器

    ADC_Cmd(ADC1, ENABLE); //使能ADC1

    ADC_ResetCalibration(ADC1); //重置ADC1校准寄存器。

    while(ADC_GetResetCalibrationStatus(ADC1)); //等待复位校准结束

    ADC_StartCalibration(ADC1); //开启AD校准

    while(ADC_GetCalibrationStatus(ADC1));      //等待校准结束
}

u16 get_adc(u8 ch)
{
    ADC_RegularChannelConfig(ADC1, ch, 1, ADC_SampleTime_239Cycles5 );//为所选ADC常规通道配置其在序列器中的相应列组及其采样时间。

    ADC_SoftwareStartConvCmd(ADC1, ENABLE); //使能ADC1软件启动转换

    while(!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC )); //等待转换结束

    return ADC_GetConversionValue(ADC1); //返回常规通道的最后一个ADC1转换结果数据
}
adc.c文件主要是对ADC的相关配置以及获取ADC_IN1的值,具体配置流程如下:
1、使能ADC及GPIOA
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA |RCC_APB2Periph_ADC1 , ENABLE ); //使能GPIOA时钟和ADC
2、初始化PA1引脚,设置GPIO模式为模拟输入模式
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
    GPIO_Init(GPIOA, &GPIO_InitStructure);
3、设置ADC分频及工作模式配置
    RCC_ADCCLKConfig(RCC_PCLK2_Div6); //设置ADC时钟分频为6分频
    ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;   //配置ADC为独立模式
    ADC_InitStructure.ADC_ScanConvMode = DISABLE;        //设置在单通道模式下执行转换
    ADC_InitStructure.ADC_ContinuousConvMode = DISABLE;  //设置在单次模式下执行转换
    ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None; //设置转换不是由外部触发启动
    ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right; //设置ADC数据右对齐
    ADC_InitStructure.ADC_NbrOfChannel = 1;                //顺序进行规则转换的ADC通道的数目
    ADC_Init(ADC1, &ADC_InitStructure);                    //根据ADC_InitStructure中指定的参数初始化ADC1寄存器
4、使能ADC及进行ADC校准
    ADC_Cmd(ADC1, ENABLE); //使能ADC1

    ADC_ResetCalibration(ADC1); //重置ADC1校准寄存器。

    while(ADC_GetResetCalibrationStatus(ADC1)); //等待复位校准结束

    ADC_StartCalibration(ADC1); //开启AD校准

    while(ADC_GetCalibrationStatus(ADC1));      //等待校准结束
5、编写ADC值获取函数
u16 get_adc(u8 ch)
{
    ADC_RegularChannelConfig(ADC1, ch, 1, ADC_SampleTime_239Cycles5 );//为所选ADC常规通道配置其在序列器中的相应列组及其采样时间。

    ADC_SoftwareStartConvCmd(ADC1, ENABLE); //使能ADC1软件启动转换

    while(!ADC_GetFlagStatus(ADC1, ADC_FLAG_EOC )); //等待转换结束

    return ADC_GetConversionValue(ADC1); //返回常规通道的最后一个ADC1转换结果数据
}
通过以上配置,即可对VCC引脚及GND引脚ADC值进行读取。
main.c文件
int main(void)
{
       u16 adc;

        Delay_Init();
        USART_Printf_Init(115200);
        adc_Init();

        printf("SystemClk:%d\r\n",SystemCoreClock);

        while(1)
        {
             adc=get_adc(ADC_Channel_1);
             printf("adc_value:%d\r\n",adc);
             Delay_Ms(250);
        }
}
main.c文件主要进行相关函数的初始化以及打印输出通过ADC_IN1读取到的ADC值。

4、下载验证
将编译好的程序下载到开发板并复位,用杜邦线将PA1引脚分别与VCC引脚和GND引脚连接,读取ADC值。注意,此处VCC引脚连接3.3V。串口打印情况具体如下:

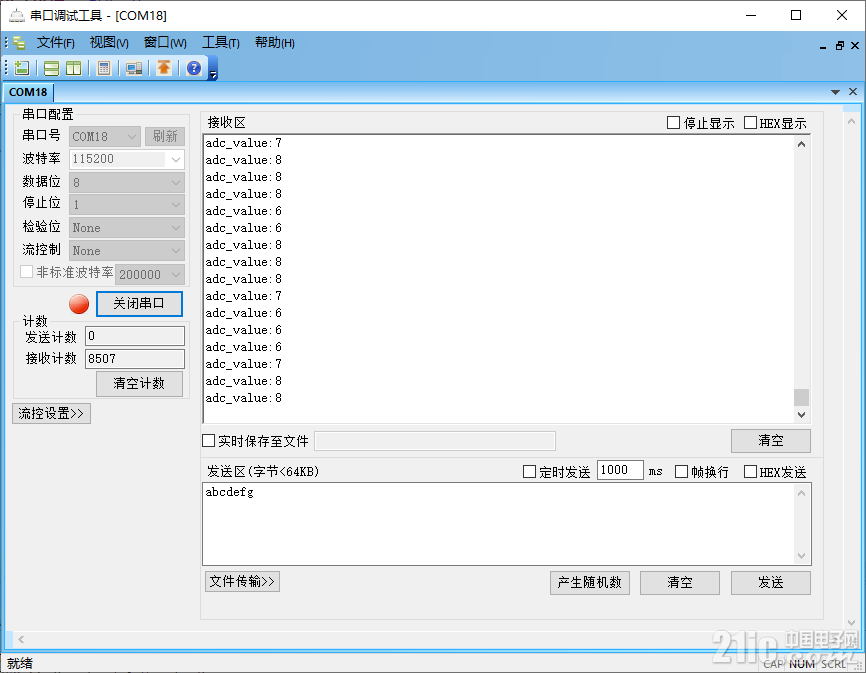

当连接GND引脚时:

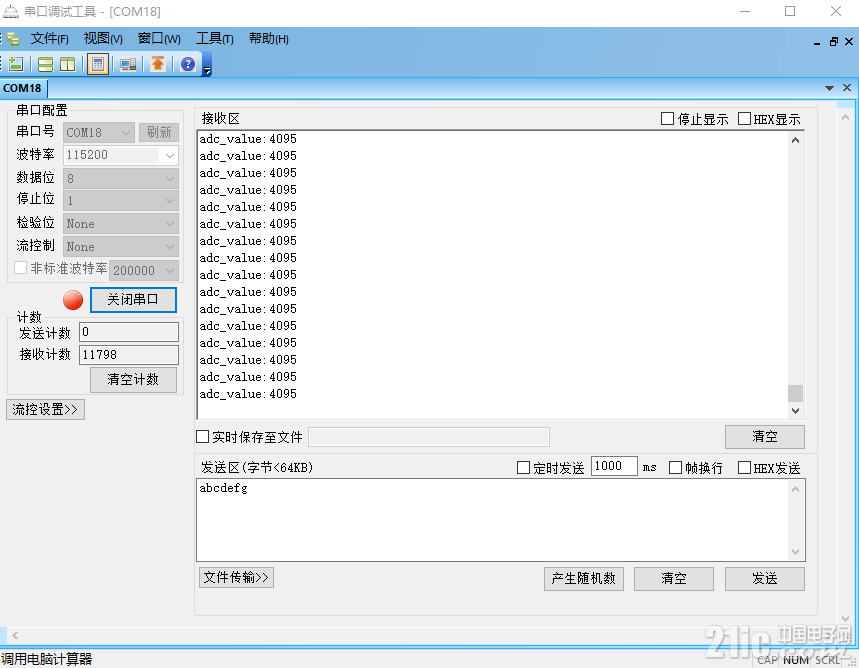

当连接VCC(3.3V)引脚时:




9、ADC.rar

474.94 KB

使用特权

评论回复

相关帖子

沙发
740071911| | 2020-11-19 14:28 | 只看该作者
大佬,你这个串口调试工具分享吗,我的串口调试工具,打印速度快就死掉了

使用特权

评论回复
板凳
RISCVLAR|  楼主 | 2020-11-20 10:27 | 只看该作者
740071911 发表于 2020-11-19 14:28
大佬,你这个串口调试工具分享吗,我的串口调试工具,打印速度快就死掉了 ...

下载链接;http://www.wch.cn/downloads/COMTransmit_ZIP.html

使用特权

评论回复
评论
740071911 2020-11-20 10:54 回复TA
谢谢
地板
网络孤客| | 2022-5-9 16:10 | 只看该作者
请问速度最高多少?

使用特权

评论回复
5
麻花油条| | 2022-5-11 15:55 | 只看该作者
速度怎样

使用特权

评论回复
6
mutable| | 2022-5-24 21:42 | 只看该作者
adc校准值得研究一下,很多时候都忽略了

使用特权

评论回复
7
kiwis66| | 2022-5-27 20:26 | 只看该作者
确实,很多时候,都忽略了校准

使用特权

评论回复
8
resv| | 2023-6-6 00:23 | 只看该作者
好评

使用特权

评论回复
9
alvpeg| | 2023-7-5 14:21 | 只看该作者
可能因不同的扩展和处理器而有所差异,取决于所采用的指令集版本。

使用特权

评论回复
10
juliestephen| | 2023-7-5 15:41 | 只看该作者
可以通过使用GPIO(通用输入/输出)引脚读取模拟信号,并通过I/O接口将数据传输到RISC-V处理器中来实现。

使用特权

评论回复
11
i1mcu| | 2023-7-5 16:42 | 只看该作者
要在RISC-V系统中使用ADC,通常需要与外部硬件进行交互。

使用特权

评论回复
12
zerorobert| | 2023-7-5 16:47 | 只看该作者
一些特定的RISC-V实现可能提供对ADC操作的硬件支持或特定的指令扩展。

使用特权

评论回复
13
chenci2013| | 2023-7-5 20:44 | 只看该作者
可以通过与外部硬件的交互和定制实现ADC操作。

使用特权

评论回复
14
pmp| | 2023-7-5 21:02 | 只看该作者
RISC-V作为一个灵活的指令集架构,可以根据具体需求进行扩展和定制。

使用特权

评论回复
15
sheflynn| | 2023-7-5 22:17 | 只看该作者
扩展可以根据具体应用的需求进行添加,以便在RISC-V处理器上直接执行ADC相关操作。

使用特权

评论回复
发新帖 我要提问
您需要登录后才可以回帖 登录 | 注册

本版积分规则

132

主题

293

帖子

41

粉丝
