国产MCU专栏 第18期:开眼界!AutoChips “AC7811电机开发板”开箱实测录
*阅读说明:以下仅做简要总结展示,排名不分先后。详细评测过程、源码、资料等请戳原链接查看。


  • 评测1:
收到Autochips评测活动的板卡,我的第一印象是,喔,是拼板啊,AutoChips的标志真明显,一块MCU板,一块电机驱动板

本次实验使用的是从硬盘中拆卸下的BLDC电机,其结构采用是外转子,所谓BLDC,指的是Brushless Direct Current,即直流无刷;外转子表示其永磁体的转动结构在外部。

电机的基础是旋转,思来想去,不如在旋转上做一点花样。有一天夜跑的时候看到公路上有辆自行车车轮上的LED灯在骑行过程中形成绚烂多彩的图案,后来了解到这个“视觉暂留”现象做出的玩具叫做“风火轮”。于是购买了一些WS2811,准备试试看能不能在旋转过程中形成漂亮文字。


  • 评测2:
本次测评步骤分为以下几个步骤。
第一:先了解开发版的功能特点,及开发环境,以及可以驱动的电机类型。
第二:根据开发板儿所能驱动电机的类型。综合考虑,采购开发板儿所能驱动的电机。
第三:选择开发环境,并搭建开发环境。
第四:将杰发科技提供的电机驱动例程程序下载到,电机驱动板。根据电路图及接口说明将电机接至杰发电机开发版进行控制实验,并展示实验图片及视频。
第五:对杰发科技提供的电机驱动程序例程程进行学习研究。


  • 评测3
1. 下载资料
2. 连线(供电+调试器)
3. 示例代码


  • 评测4
使用了之前的航模电机,遗憾的是并没有成功驱动。手头还有一个混合式42步进电机,但苦于没有相关的资料,只是使用万用表量测了其引脚接线的关系。


  • 评测5:
准备工作,软件方面:在Windows 10上,按照《使用Eclipse搭建AC78xx开发环境》和《使用VS Code搭建AC78xx开发环境》的介绍,安装了相应的软件。硬件方面:准备了PMSM有/无HALL、BLDC有/无HALL各一个,ST Link v3 Set,以及台钳、面包板等。



  • 评测6:
下面我们自己从一个简单的程序开始:打开之前的SDK里面的GPIO程序,删除多余的。

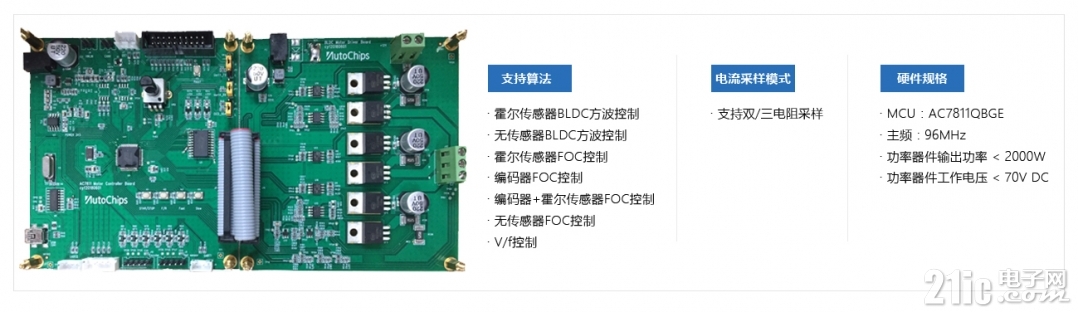

  • 关于AC7811 低压电机开发板
AC781X电机开发板硬件资料下载
AC781X电机开发板硬件资料.rar (2.6 MB)

使用特权

评论回复
