GD32 UART使用DMA发送时间测量

只看该作者 · 2025-4-12 15:39

波特率2400

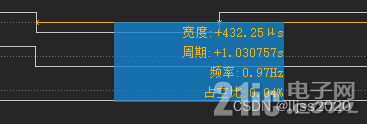

发送2个字节，只需要432us，UART带有一级缓存，一次可以写入2个字节

发送4个字节，0.432+2*4.16=8.75ms

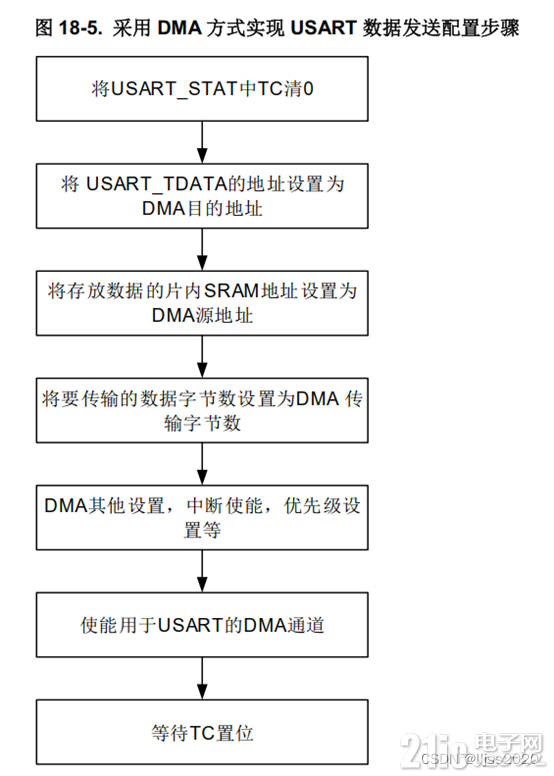

使用DMA发送完成作为数据发送完成的标志是不合适的。

//等待TC置位，作为发送完成标志
void USART1_IRQHandler(void)
{
uint8_t u8Tmp;
if(RESET != usart_interrupt_flag_get(USART1, USART_INT_FLAG_TC))
{
usart_interrupt_flag_clear(USART1,USART_INT_FLAG_TC);
//用户处理过程
}
}
————————————————

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

原文链接：https://blog.csdn.net/lljss1980/article/details/127461575

1万 · 2025-5-5 10:10

使用UART配合DMA进行发送时，测量发送时间的方法通常涉及配置和启动DMA传输，并通过中断或状态标志来捕获发送完成的时间点

1万 · 2025-5-5 12:35

UART外设时钟（如[size=0.875]RCU_USART0）。
DMA外设时钟（如[size=0.875]RCU_DMA1）。
GPIO时钟（用于UART引脚）。

1万 · 2025-5-5 14:53

设置UART的TX和RX引脚为复用模式，并指定复用功能

1万 · 2025-5-5 17:23

dma_single_data_parameter_struct dma_init_struct;
dma_init_struct.direction = DMA_MEMORY_TO_PERIPH;
dma_init_struct.memory0_addr = (uint32_t)tx_buffer;
dma_init_struct.memory_inc = DMA_MEMORY_INCREASE_ENABLE;
dma_init_struct.number = buffer_size; // 发送数据长度
dma_init_struct.periph_addr = USART0_DATA_ADDRESS;
dma_init_struct.periph_inc = DMA_PERIPH_INCREASE_DISABLE;
dma_init_struct.priority = DMA_PRIORITY_ULTRA_HIGH;
dma_single_data_mode_init(DMA1, DMA_CH7, &dma_init_struct); // 假设使用DMA1通道7

1万 · 2025-5-5 19:42

配置UART参数如波特率、数据位、停止位等，还需要使能UART的DMA发送功能

1万 · 2025-5-5 22:01

usart_deinit(USART0);
usart_baudrate_set(USART0, 115200); // 设置波特率
usart_word_length_set(USART0, USART_WL_8BIT); // 8位数据
usart_stop_bit_set(USART0, USART_STB_1BIT); // 1个停止位
usart_parity_config(USART0, USART_PM_NONE); // 无奇偶校验
usart_hardware_flow_rts_config(USART0, USART_RTS_DISABLE); // 禁用RTS
usart_hardware_flow_cts_config(USART0, USART_CTS_DISABLE); // 禁用CTS
usart_receive_config(USART0, USART_RECEIVE_ENABLE); // 使能接收（可选）
usart_transmit_config(USART0, USART_TRANSMIT_ENABLE); // 使能发送
usart_dma_transmit_config(USART0, USART_DMACFG_DMAMODE_NORMAL); // 正常DMA模式
usart_enable(USART0); // 使能UART

1万 · 2025-5-6 08:08

将发送缓冲区地址和数据长度配置到DMA通道。使能DMA通道并启动传输。

1万 · 2025-5-6 10:31

dma_interrupt_enable(DMA1, DMA_CH7, DMA_INT_FTF); // 使能传输完成中断
// 中断回调函数
void DMA1_Channel7_IRQHandler(void) {
if (dma_interrupt_flag_get(DMA1, DMA_CH7, DMA_INT_FLAG_FTF)) {
      dma_interrupt_flag_clear(DMA1, DMA_CH7, DMA_INT_FLAG_FTF);
      // 记录发送完成时间
      uint32_t end_time = systick_get(); // 假设使用SysTick计时
      printf("Send time: %lu us

1万 · 2025-5-6 12:49

在主循环中轮询DMA状态标志，记录发送完成时间

1万 · 2025-5-6 15:05

确保发送过程中CPU负载较低，避免任务调度影响DMA传输速度
